Tipos e usos de ferramentas de dobra sem recuo

As empresas de processamento de chapas metálicas no país e no exterior têm requisitos cada vez mais altos na precisão de conformação e complexidade de forma de produtos de chapas metálicas e ferramentas de dobra.

Ao mesmo tempo, têm requisitos mais elevados na qualidade da superfície das peças de chapa metálica, especialmente para a dobra de chapas de aço inoxidável e placas de alumínio. Não requer arranhões.

A fim de evitar o recuo na superfície da peça de trabalho durante o processamento da máquina de dobra, no experimento, a superfície da peça de chapa metálica é analisada a partir de quatro aspectos: o método de dobra da peça de chapa metálica, a dureza do material, a estrutura da matriz e a precisão da máquina-ferramenta e do molde. Causa do recuo.

Bola sem recuo bolor

Ao dobrar a folha de metal, a peça de trabalho está em contato com a haste central de metal duro no molde inferior durante o processo de dobra, e a haste central gira ao longo da direção de movimento da folha.

Para que a peça de trabalho esteja em contato com a matriz inferior, a fricção de deslizamento tradicional torna-se fricção de rolamento, o que reduz bastante o recuo e arranhões na superfície da peça de trabalho devido à extrusão

E melhora efetivamente a qualidade da aparência e a precisão da peça de trabalho. No entanto, no processo de dobra, o rolo de matriz inferior e a placa ainda têm uma força de extrusão, que não pode evitar completamente a indentação da dobra, especialmente ao dobrar a placa macia.

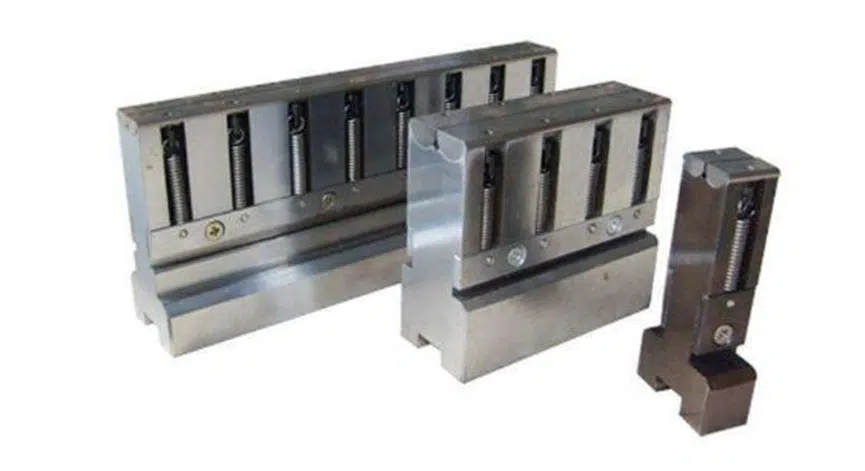

Ferramenta de dobra sem recuo do tipo mola de tensão

Quando o molde superior pressiona a peça de trabalho no corpo do molde inferior, porque a peça de trabalho está em contato com o plano da aba rotativa, a aba giratória gira no corpo do molde inferior e a peça de trabalho não desliza em relação à aba rotativa durante toda a dobra processo.

Ao mesmo tempo, a peça de trabalho está em contato superficial com a aba rotativa, o que elimina o recuo e arranhões na superfície da peça de trabalho devido à extrusão e melhora efetivamente a qualidade da aparência e a precisão da peça de trabalho.

Matriz anti-recuo com cola Youli

Usando almofadas de borracha anti-indentação, mangas de borracha anti-indentação de molde côncavo em V, cola Youli em forma de bloco + forro de almofada AT, moldes côncavos de borracha dura, etc., para resolver o recuo na superfície da peça de trabalho

Durante a dobra e atende aos requisitos de qualidade do produto, mas as almofadas de borracha, mangas de borracha, blocos de borracha e borracha dura são facilmente deformadas durante o processo de dobra e têm uma vida útil curta, o que afeta a precisão dimensional da peça de dobra. É adequado apenas para dobrar peças com baixa precisão dimensional.
