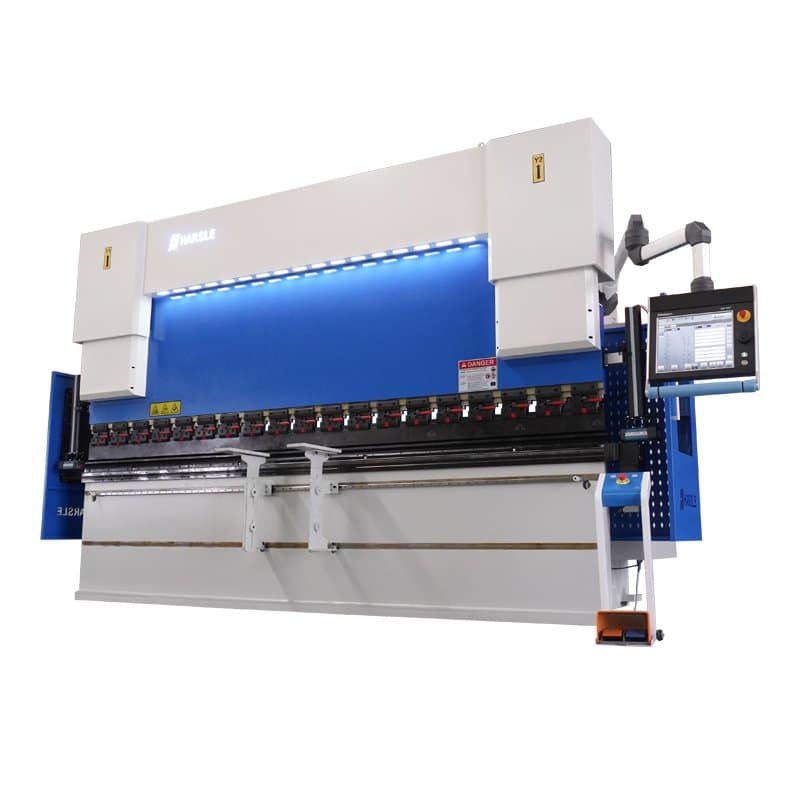

125-тонный 8-осевой листогибочный пресс с ЧПУ с DA-66T

8-Axis Нажми на тормоз adopts the 8-Axis Press Brake structure.

It is composed of a fully closed-loop CNC system of the bending machine, two grating scales,

a photoelectric encoder for real-time detection feedback, and a stepper motor driving screw to form a fully closed-loop control.

8-Axis Нажми на тормоз с системой венца для повышения качества и системой заднего упора с сервоприводом для увеличения скорости.

Также увеличена рабочая скорость, ход, дневной свет и мощность прессования машины.

Будущее – в результате растущих цен на энергию и все более экономичных приводов с регулируемой скоростью, предлагаемых на рынке,

решения с переменной скоростью заранее.

Эта серия полностью соответствует европейским стандартам, отличается высокой точностью, высокой безопасностью.

Features of 8-Axis Press Brake

1. Расчет угла изгиба и расчет положения заднего упора может быть выполнен путем ввода информации о металлическом листовом материале, размере листа, а также размере пуансона и матрицы.

2. Система выпуклости может автоматически работать с контроллером ЧПУ для достижения более высокой точности и линейности гибки.

Гидравлические коронки и моторизованные системы крика не являются обязательными.

3. Коронка с ЧПУ обеспечивает постоянный угол изгиба по всей длине станка. Это достигается за счет предварительной нагрузки на станок, чтобы компенсировать любой возможный прогиб под нагрузкой или компенсировать любой износ инструмента, чтобы поверхности, контактирующие под нагрузкой, были параллельны друг другу.

Performance characteristics of 8-Axis Press Brake

1. The 8-Axis Press Brake adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece.

Величина компенсации автоматически регулируется системой ЧПУ, что удобно и точно.

2. The 8-Axis Press Brake sheet forming adopts a full-function back gauge mechanism, which can choose to control multiple back gauge shafts.

Функциональные детали в заднем габарите. Импортные оригиналы, такие как направляющие, винты и подшипники, используются для обеспечения точности заднего упора.

3. Корпус гидравлического гибочного станка имеет встроенную сварочную конструкцию, которая удобна для транспортировки и обработки и может гарантировать точность машины.

4. Корпус станка, каретка и другие важные компоненты анализируются с помощью программного обеспечения ANSYS для анализа методом конечных элементов, чтобы гарантировать надежность станка.

5. Гидравлический гибочный станок использует интегрированную систему управления, импортированную из Германии, что сокращает прокладку трубопроводов,

повышает стабильность работы станка и имеет красивый и лаконичный внешний вид.

8-Axis Press Brake Controller DA66T

2D графический режим программирования сенсорного экрана
3D-визуализация в моделировании и производстве
Управление системой коронки
17-дюймовый цветной TFT-экран высокого разрешения
Резервное копирование / восстановление даты через USB
Инструмент для гибки / материал / библиотека продуктов
Полный пакет приложений Windows
Открытая системная архитектура

Среди них популярностью у заказчика пользуется контроллер DA66T. Его преимущество, как показано ниже

1. Электрогидравлическая сервосистема управляет синхронизацией двух цилиндров и взаимодействует с решетчатой линейкой международного стандарта для формирования полностью замкнутого контура управления. Контроль синхронизации имеет высокую точность, а точность гибки и точность повторной гибки также достигают высокого уровня.

2. В соответствии с потребностями пользователя он может иметь автоматический гидравлический зажим верхней формы или быстрый зажим, нижнюю форму щелевого типа, что может снизить трудоемкость рабочих и повысить эффективность производства.

3. Полнофункциональный механизм заднего упора может иметь шесть осей. Компенсация регулируется автоматически системой ЧПУ, что удобно для компенсации.

4. Имеются сегментированные верхние матрицы разной длины, которые могут собираться в определенную ширину в соответствии с требованиями заготовки, чтобы удовлетворить потребности обработки специальных заготовок.

5. Система автоматической компенсации отклонения масляного цилиндра с ЧПУ преодолевает влияние деформации ползуна на качество заготовки во время рабочего процесса и обеспечивает хорошую прямолинейность и угол изгиба обрабатываемой заготовки.

6. Можно использовать гибкий режим работы, который может связывать два станка для обработки сверхдлинных листов, обработки коротких деталей на одном станке, повышения коэффициента использования станка и снижения энергопотребления.

7. Интеллектуальная модульная структура, встроенная функция ПЛК, автоматическое программирование и моделирование изгиба, функция обнаружения столкновений, возможность удаленной диагностики, TFT-дисплей с высоким разрешением и истинным цветом.

Описание оси станка с ЧПУ

Y1 Левый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
Y2 Правый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
X (X1, X2) Ось перемещения заднего упора (задняя и передняя)
R (R1, R2) Ось перемещения заднего упора (вверх и вниз)
Z1, Z2 Ось перемещения двух стопорных пальцев (влево и вправо)
V коронирующая ось с ЧПУ
