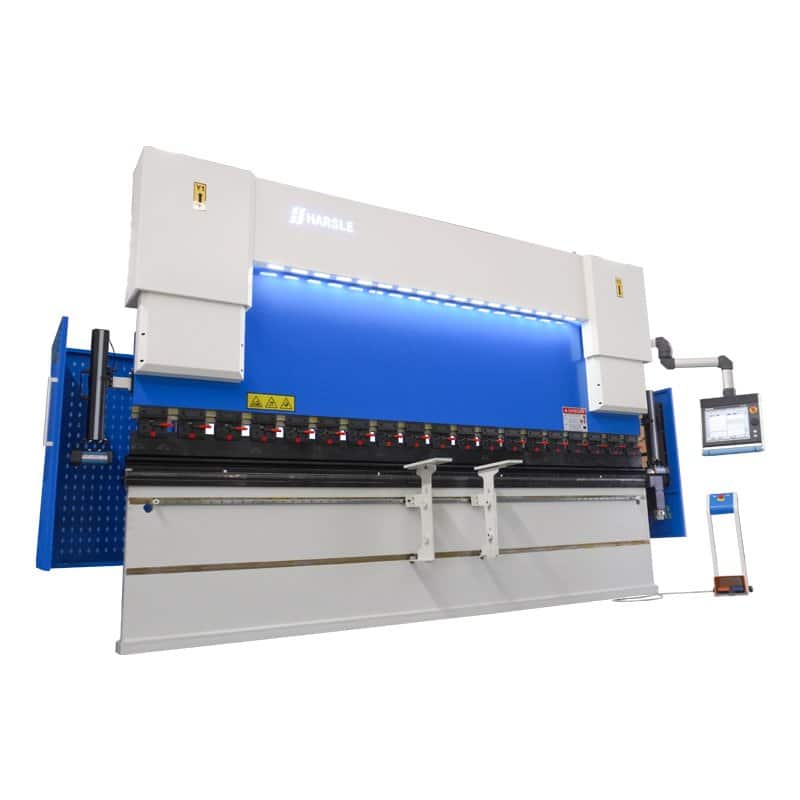

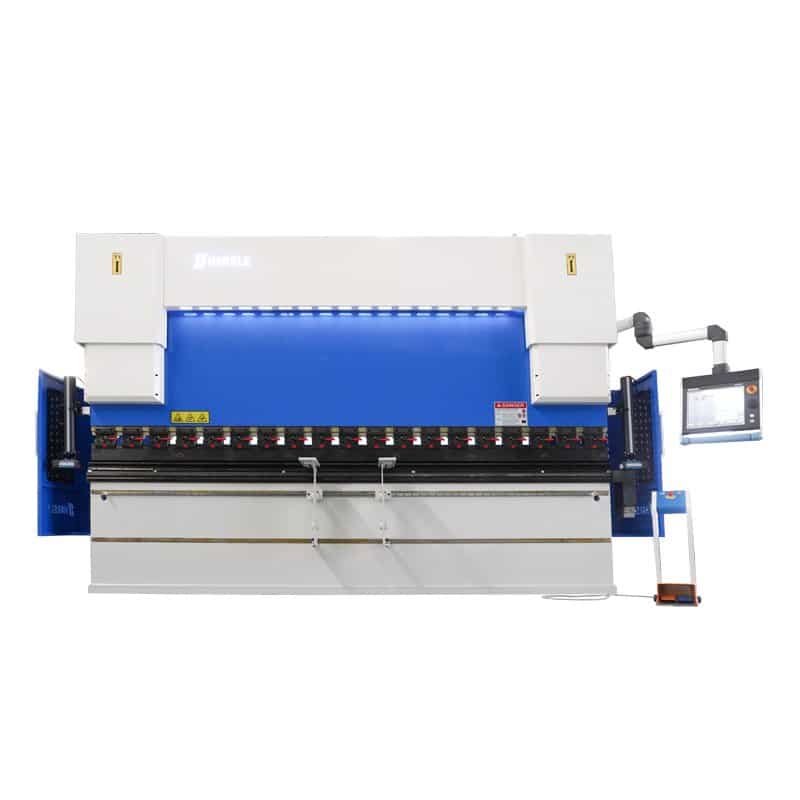

3200mm CNC Press Brake With WILA Quick Clamp DA66T

3200mm CNC Нажми на тормоз с системой венца для повышения качества и системой заднего упора с сервоприводом для увеличения скорости.

Также увеличена рабочая скорость, ход, дневной свет и мощность прессования машины.

Будущее - в результате роста затрат на электроэнергию и все более экономичных приводов с регулируемой скоростью, предлагаемых на рынке, решения с регулируемой скоростью впереди.

3200mm CNC Press Brake is fully by European standards, high precision, high security.

Features of  3200mm CNC Press Brake

1. Расчет угла изгиба и расчет положения заднего упора может быть выполнен путем ввода информации о металлическом листовом материале, размере листа, а также размере пуансона и матрицы.

2. Система коронирования может автоматически работать с контроллером ЧПУ для достижения более высокой точности и линейности гибки. Гидравлические и моторизованные системы коронирования не являются обязательными.

3. Коронка с ЧПУ обеспечивает постоянный угол изгиба по всей длине станка. Это достигается за счет предварительной нагрузки на станок, чтобы компенсировать любой возможный прогиб под нагрузкой или компенсировать любой износ инструмента, чтобы поверхности, контактирующие под нагрузкой, были параллельны друг другу.

Performance characteristics of 3200mm CNC Press Brake

1. The 3200mm CNC Press Brake adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece. The amount of compensation is automatically adjusted by the CNC system, which is convenient and accurate.

2. В Гибочный станок с ЧПУ использует полнофункциональный механизм заднего упора, который может управлять несколькими валами заднего упора. Функциональные детали в заднем упоре. Импортированные оригиналы, такие как направляющие, винты и подшипники, используются для обеспечения точности заднего упора.

3. Корпус гидравлического гибочного станка имеет встроенную сварочную конструкцию, которая удобна для транспортировки и обработки и может гарантировать точность машины.

4. Корпус станка, каретка и другие важные компоненты анализируются с помощью программного обеспечения ANSYS для анализа методом конечных элементов, чтобы гарантировать надежность станка.

5. Гидравлический листогибочный станок использует интегрированную систему управления, импортированную из Германии, которая сокращает монтаж трубопроводов, повышает стабильность работы станка и имеет красивый и лаконичный внешний вид.

3200mm CNC Press Brake Machine controller DA66T

2D графический режим программирования сенсорного экрана
3D-визуализация в моделировании и производстве
Управление системой коронки
17-дюймовый цветной TFT-экран высокого разрешения
Резервное копирование / восстановление даты через USB
Инструмент для гибки / материал / библиотека продуктов
Полный пакет приложений Windows
Открытая системная архитектура

3200mm CNC Press Brake advantage as shown below

1. Электрогидравлическая сервосистема управляет синхронизацией двух цилиндров и взаимодействует с решетчатой линейкой международного стандарта для формирования полностью замкнутого контура управления. Контроль синхронизации имеет высокую точность, а точность гибки и точность повторной гибки также достигают высокого уровня.

2. В соответствии с потребностями пользователя он может иметь автоматический гидравлический зажим верхней формы или быстрый зажим, нижнюю форму щелевого типа, что может снизить трудоемкость рабочих и повысить эффективность производства.

3. Полнофункциональный механизм заднего упора может иметь шесть осей. Компенсация регулируется автоматически системой ЧПУ, что удобно для компенсации.

4. Имеются сегментированные верхние матрицы разной длины, которые могут собираться в определенную ширину в соответствии с требованиями заготовки, чтобы удовлетворить потребности обработки специальных заготовок.

5. Система автоматической компенсации отклонения масляного цилиндра с ЧПУ преодолевает влияние деформации ползуна на качество заготовки во время рабочего процесса и обеспечивает хорошую прямолинейность и угол изгиба обрабатываемой заготовки.

6. Можно использовать гибкий режим работы, который может связать два станка для обработки сверхдлинных листов и обработки коротких деталей на одном станке, повысить коэффициент использования станка и снизить потребление энергии.

7. Интеллектуальная модульная структура, встроенная функция ПЛК, автоматическое программирование и моделирование изгиба, функция обнаружения столкновений, возможность удаленной диагностики, TFT-дисплей с высоким разрешением и истинным цветом.

3200mm CNC Press Brake Machine CNC Axis Explanation

Y1 Левый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
Y2 Правый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
X (X1, X2) Ось перемещения заднего упора (задняя и передняя)
R (R1, R2) Ось перемещения заднего упора (вверх и вниз)
Z1, Z2 Ось перемещения двух стопорных пальцев (влево и вправо)
V-образная ось с ЧПУ
