Гибочный станок с гидравлическим прессом с ЧПУ с 9 осями DA66T

Нажми на тормоз Загибочный станок с системой венца для повышения качества и системой заднего упора с сервоприводом для увеличения скорости.

Также увеличена рабочая скорость, ход, дневной свет и мощность прессования машины.

Будущее - в результате роста затрат на электроэнергию и все более экономичных приводов с регулируемой скоростью, предлагаемых на рынке, решения с регулируемой скоростью впереди.

Press Brake Bending Machine is fully by European standards, high precision, high security.

Features of Press Brake Загибочный станок

1. Расчет угла изгиба и расчет положения заднего упора может быть выполнен путем ввода информации о металлическом листовом материале, размере листа, а также размере пуансона и матрицы.

2. Crowning system can work with a CNC controller automatically to achieve higher bending accuracy and linearity. Hydraulic crowning and motorized crowing systems are optional. Press Brake Bending Machine

3. Коронка с ЧПУ обеспечивает постоянный угол изгиба по всей длине станка. Это достигается за счет предварительной нагрузки на станок, чтобы компенсировать любой возможный прогиб под нагрузкой или компенсировать любой износ инструмента, чтобы поверхности, контактирующие под нагрузкой, были параллельны друг другу.

Performance characteristics of Press Brake Bending Machine

1. The CNC Hydraulic Press Brake Bending adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece. The amount of compensation is automatically adjusted by the CNC system, which is convenient and accurate.

2. В Листогибочный пресс с ЧПУ Машина оснащена полнофункциональным механизмом заднего упора, который может управлять несколькими валами заднего упора. Функциональные детали в заднем габарите. Импортные оригиналы, такие как направляющие, винты и подшипники, используются для обеспечения точности заднего упора.

3. Корпус гидравлического гибочного станка имеет встроенную сварочную конструкцию, которая удобна для транспортировки и обработки и может гарантировать точность машины.

4. Корпус станка, каретка и другие важные компоненты анализируются с помощью программного обеспечения ANSYS для анализа методом конечных элементов, чтобы гарантировать надежность станка.

5. Гидравлический листогибочный станок использует интегрированную систему управления, импортированную из Германии, которая сокращает монтаж трубопроводов, повышает стабильность работы станка и имеет красивый и лаконичный внешний вид.

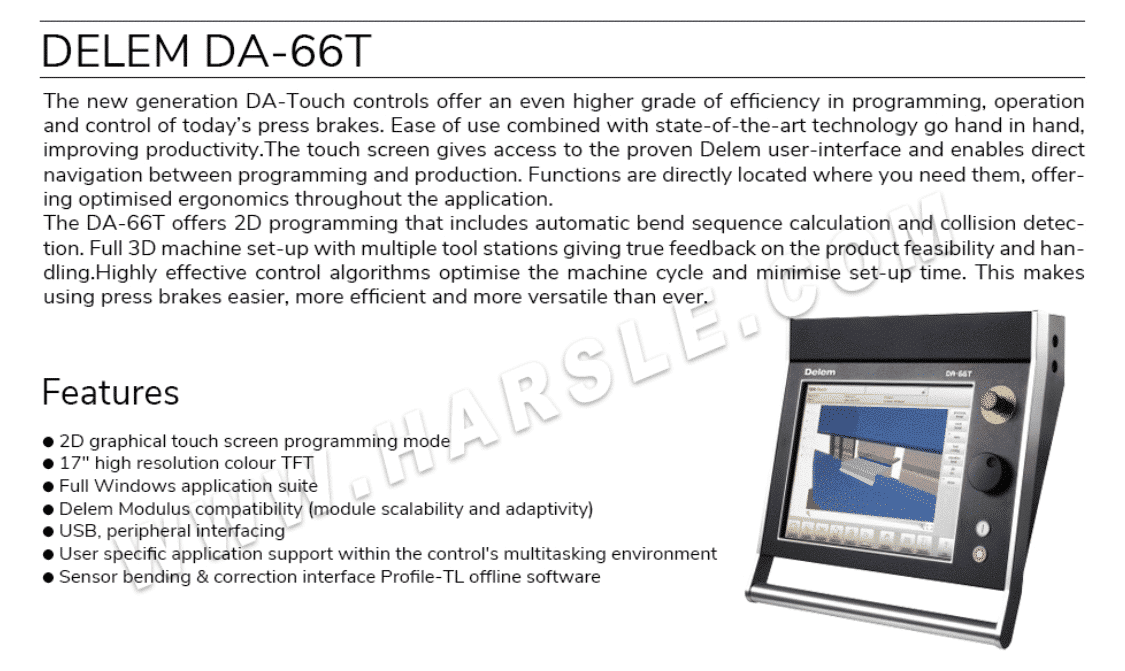

Press Brake Bending Machine controller DA66T

2D графический режим программирования сенсорного экрана
3D-визуализация в моделировании и производстве
Управление системой коронки
17-дюймовый цветной TFT-экран высокого разрешения
Резервное копирование / восстановление даты через USB
Инструмент для гибки / материал / библиотека продуктов
Полный пакет приложений Windows
Открытая системная архитектура

Among them is, Press Brake Bending Machine. Its advantage as below

1. The CNC Hydraulic Press Brake Bending is used to control the double-cylinder synchronization, and cooperate

with the international standard grating ruler to form a fully closed-loop control. Press Brake Bending Machine

Управление синхронизацией имеет высокую точность, а точность изгиба и точность повторного изгиба также достигают высокого уровня.

2. В соответствии с потребностями пользователя он может иметь автоматический гидравлический зажим верхней формы или быстрый зажим, нижнюю форму щелевого типа, что может снизить трудоемкость рабочих и повысить эффективность производства.

3. Полнофункциональный механизм заднего упора может иметь шесть осей. Компенсация регулируется автоматически системой ЧПУ, что удобно для компенсации.

4. Имеются сегментированные верхние матрицы разной длины, которые могут собираться в определенную ширину в соответствии с требованиями заготовки, чтобы удовлетворить потребности обработки специальных заготовок.

5. The CNC oil cylinder deflection automatic compensation system overcomes the influence of the deformation of the slider

on the quality of the workpiece during the work process and ensures good straightness and bending angle of the processed workpiece.

6. The flexible operation mode can be used, which can not only link the two machines to solve the Press Brake Bending Machine

processing of ultra-long plates but also process the short pieces in a single machine, improve the utilization rate of the machine tool and reduce energy consumption.

7. Интеллектуальная модульная структура, встроенная функция ПЛК, автоматическое программирование и моделирование изгиба, функция обнаружения столкновений, возможность удаленной диагностики, TFT-дисплей с высоким разрешением и истинным цветом.

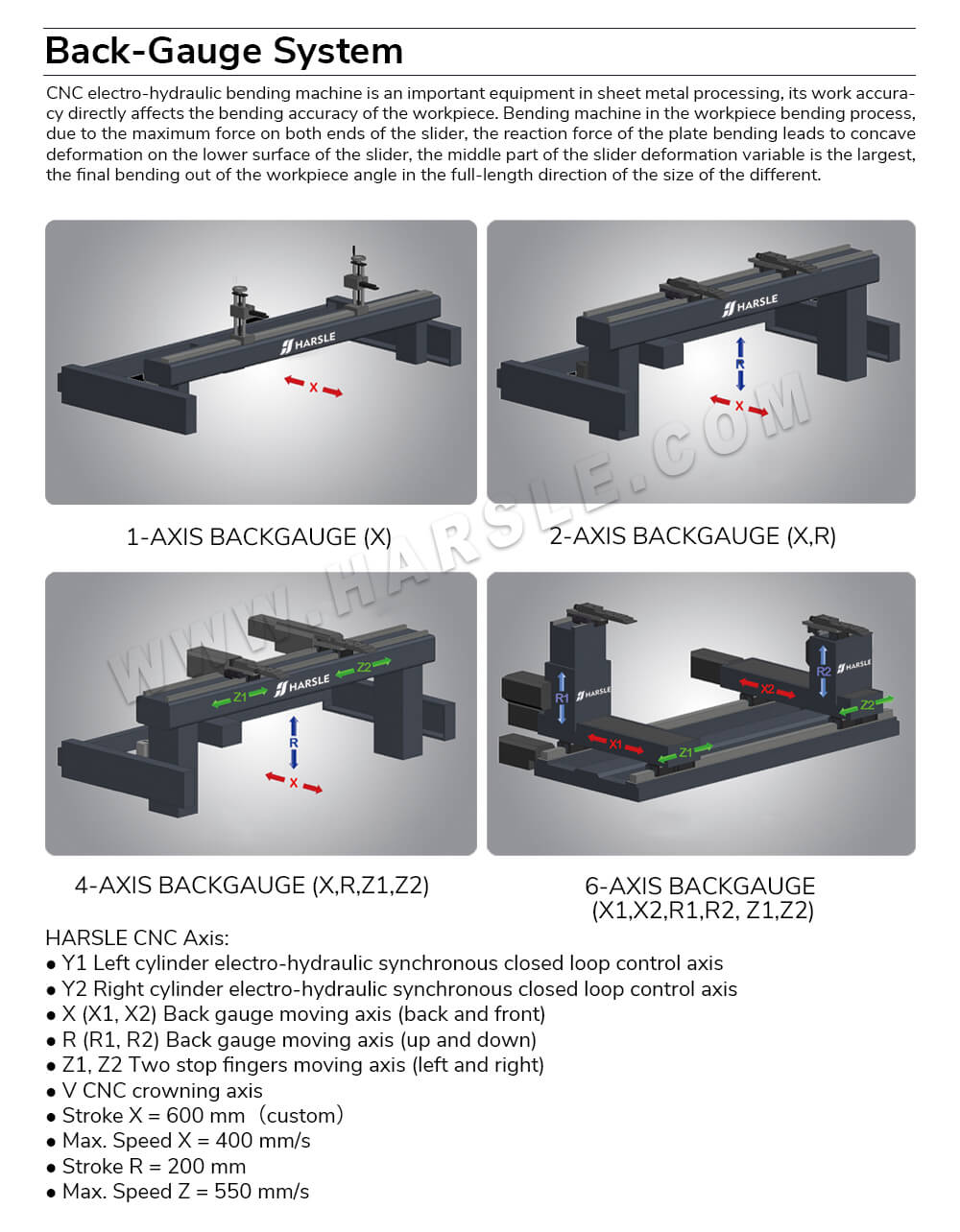

Описание оси станка с ЧПУ

Y1 Левый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
Y2 Правый цилиндр, электрогидравлическая синхронная ось управления с обратной связью
X (X1, X2) Ось перемещения заднего упора (задняя и передняя)
R (R1, R2) Ось перемещения заднего упора (вверх и вниз)
Z1, Z2 Ось перемещения двух стопорных пальцев (влево и вправо)
V коронирующая ось с ЧПУ
