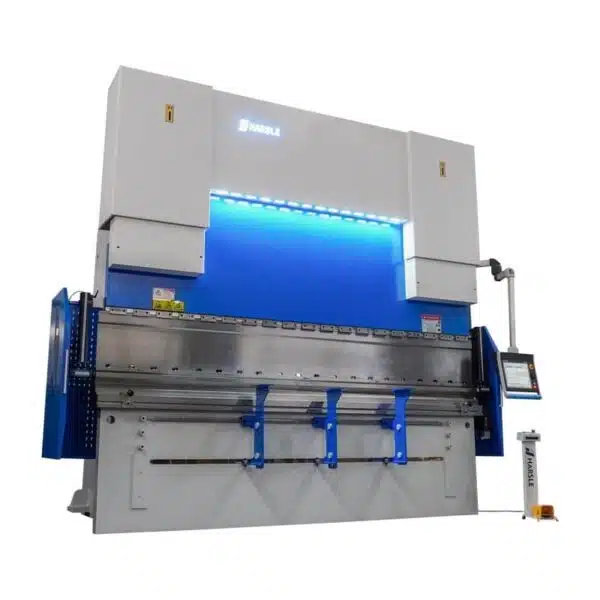

220T CNC آلة الصحافة الفرامل المعدنية

220T CNC Metal اضغط على الفرامل مع نظام التتويج لتحسين الجودة ، ونظام قياس خلفي يحركه مؤازر لزيادة السرعة.

كما زادت سرعة العمل ، والسكتة الدماغية ، وضوء النهار ، وقدرات الضغط للآلة.

المستقبل - نتيجة لارتفاع تكاليف الطاقة وزيادة فعالية محركات الأقراص التي يتم التحكم فيها بسرعة عالية من حيث التكلفة والمقدمة في السوق ، فإن الحلول متغيرة السرعة هي مقدمًا.

This series is fully by European standards, high precision, high security. 220T CNC Metal Press Brake

Features of 220T CNC Metal Press Brake

1. يمكن تحقيق حساب زاوية الانحناء وحساب موضع المقياس الخلفي عن طريق إدخال معلومات مادة الصفائح المعدنية ، وحجم الصفيحة ، وحجم الثقب والقوالب.

2. Crowning system can work with a CNC controller automatically to achieve higher bending accuracy and linearity. Hydraulic crowning and motorized crowing systems are optional. 220T CNC Metal Press Brake

3. يضمن التتويج CNC زاوية ثني ثابتة عبر الطول الكامل للآلة. يتم تحقيق ذلك عن طريق التحميل المسبق للماكينة ، لتعويض أي انحراف محتمل تحت الحمل أو للتعويض عن أي تآكل للأداة ، بحيث تكون الأسطح الملامسة للحمل متوازية مع بعضها البعض.

Performance characteristics of 220T CNC Metal Press Brake

1. The 220T CNC Metal Press Brake adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece. The amount of compensation is automatically adjusted by the CNC system, which is convenient and accurate.

2. ال آلة ثني CNC adopts a full-function back gauge mechanism, which can choose to control multiple back gauge shafts. Functional parts in the back gauge. Imported originals such as guide rails, screws, and bearings are used to ensure the accuracy of the back gauge. 220T CNC Metal Press Brake

3. يعتمد هيكل آلة الفرامل المعدنية الهيدروليكية على هيكل لحام متكامل ، وهو مناسب للنقل والمعالجة ويمكن أن يضمن دقة الماكينة.

4. يتم تحليل جسم الآلة ، المنزلق ، والمكونات الهامة الأخرى باستخدام برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية أداة الآلة.

5. آلة الثني الهيدروليكية تتبنى نظام التحكم المتكامل المستورد من ألمانيا ، والذي يقلل من تركيب الأنابيب ، ويحسن من إستقرار العمل لأداة الآلة ، وله مظهر جميل ومختصر.

220T CNC Metal Press Brake Machine controller DA66T

2D وضع البرمجة شاشة اللمس الرسومية
التصور ثلاثي الأبعاد في المحاكاة والإنتاج
التحكم في نظام التتويج
شاشة TFT ملونة عالية الدقة مقاس 17 بوصة
تاريخ النسخ الاحتياطي / الاستعادة عبر USB
أداة الانحناء / مكتبة المواد / المنتجات
مجموعة تطبيقات Windows الكاملة
بنية النظام المفتوحة

من بينها ، جهاز التحكم DA66T مشهور بين العملاء. ميزته على النحو التالي

1. يتحكم نظام المؤازرة الكهروهيدروليكي في تزامن الأسطوانة المزدوجة ويتعاون مع مسطرة الشبكة القياسية الدولية لتشكيل تحكم مغلق الحلقة بالكامل. يتميز التحكم في التزامن بدقة عالية ، كما أن دقة الانحناء ودقة الانحناء المتكرر تصل إلى مستوى عالٍ.

2. وفقًا لاحتياجات المستخدم ، يمكن أن يكون لها مشبك أوتوماتيكي للقالب العلوي الهيدروليكي أو مشبك سريع ، قالب سفلي من نوع الفتحة ، والذي يمكن أن يقلل من كثافة اليد العاملة للعمال ويحسن كفاءة الإنتاج.

3. يمكن أن تحتوي آلية القياس الخلفي التي تعمل بكامل طاقتها على ستة محاور. يتم ضبط التعويض تلقائيًا بواسطة نظام CNC ، وهو مناسب للتعويض

4. يوجد قوالب علوية مجزأة بأطوال مختلفة ، والتي يمكن تجميعها في عرض معين وفقًا لمتطلبات قطعة العمل لتلبية احتياجات المعالجة لقطع العمل الخاصة.

5. يتغلب نظام التعويض الأوتوماتيكي لانحراف أسطوانة الزيت CNC على تأثير تشوه المنزلق على جودة قطعة العمل أثناء عملية العمل ويضمن استقامة جيدة وزاوية انحناء لقطع العمل المعالجة.

6. يمكن استخدام وضع التشغيل المرن ، والذي يمكنه ربط الآلتين لحل معالجة الألواح الطويلة جدًا ومعالجة القطع القصيرة في آلة واحدة ، وتحسين معدل استخدام أداة الآلة ، وتقليل استهلاك الطاقة.

7. هيكل الوحدة الذكي ، وظيفة PLC المدمجة ، البرمجة التلقائية ومحاكاة الانحناء ، وظيفة كشف الاصطدام ، يمكن أن تحقق التشخيص عن بعد ، شاشة TFT ملونة حقيقية عالية الدقة.

شرح محور التصنيع باستخدام الحاسب الآلي

Y1 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليسرى
Y2 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليمنى
X (X1 ، X2) المحور الخلفي المتحرك للمقياس (الخلفي والأمامي)
R (R1 ، R2) المحور الخلفي المتحرك (لأعلى ولأسفل)
Z1 ، Z2 إصبعان توقفان يتحركان المحور (يسار ويمين)
V                                      CNC crowning axis 220T CNC Metal Press Brake
