آلة الثني CNC 40T مع DA52S

40T CNC آلة الانحناء هي نوع من آلات تزوير ، الوظيفة الرئيسية هي صناعة معالجة المعادن.

المنتجات المستخدمة على نطاق واسع في: الطيران ، وبناء السفن ، والمعادن ، والأجهزة ، والأجهزة الكهربائية ، ومنتجات الفولاذ المقاوم للصدأ ، وبناء الهياكل الفولاذية وصناعات الديكور.

إن ماكينة الثني الذكية 40T / 1500 CNC هي الخيار الأول حاليًا لمعالجة الصفائح المعدنية لمواد الألواح ، خاصة الألواح الكبيرة. يمكن استخدام مجموعة متنوعة من القوالب المختلفة للثني ، والتمديد ، والتقريب ، واللكم ، إلخ.

40T CNC Bending Machine Main features

يحقق هيكل الآلة الملحومة صلابة عالية. تصميم الجهاز بواسطة برنامج ANSYS والذي يمكن أن يضمن موثوقية ودقة الفرامل الصحافة CNC.

تم إعادة تصميم آلة الثني الذكية WE67K 40T / 1500 CNC بناءً على تفضيل المستخدمين لزيادة الإنتاجية والحفاظ على التكاليف عند الحد الأدنى مع دقة الانحناء العالية وصيانة منخفضة التكلفة.

يتم الحصول على جودة عالية ودقة ثني متكررة باستخدام أسطوانة متزامنة وصمامات تناسبية

يمكن تحقيق حساب زاوية الانحناء وحساب موضع المقياس الخلفي عن طريق إدخال معلومات مادة الصفائح المعدنية وحجم الورقة وحجم الثقب وحجم القالب.

يمكن أن يعمل نظام التاج مع جهاز التحكم CNC تلقائيًا لتحقيق دقة ثني وخطية أعلى. نظام التتويج الهيدروليكي ونظام التغرير الآلي اختياريان.

يمكن أن يعمل المقياس الخلفي CNC مع عدة محاور مع قطع عمل مختلفة الشكل بشكل جيد.

40T CNC Bending Machine Machine safety standard

1. EN 12622: 2009 + A1: 2013
2. EN ISO 12100: 2010 40T CNC Bending Machine
3. EN 60204-1: 2006 + A1: 2009

جهاز حماية أمامي لحماية الأصابع (ستارة ضوء أمان)

مفتاح القدم KACON في كوريا الجنوبية (مستوى الأمان 4)

الحماية المعدنية الخلفية ومعايير CE

مراقب تتابع السلامة يكمل مفتاح الدواسة ، حماية السلامة

Safety standard (2006/42/EC) 40T CNC Bending Machine

Features of 40T CNC Bending Machine

1. يتمتع الإطار بصلابة جيدة ، دقة معالجة عالية ، قدرة تصنيع جيدة ، وتركيب ونقل مريح.

2. الثني الكهربائي-الهيدروليكي CNC يعتمد على كتلة منزلقة متكاملة ومنضدة العمل ، القوة أكثر منطقية ، والحمل موزع بالتساوي.

3. إن المنزلق المنزلق بالتحكم العددي الهيدروليكي المؤازر متصل بشكل صارم مع أسطوانة الزيت ، مما يضمن بشكل أفضل متطلبات دقة التزامن للمنزلق في حالات التقديم السريع ، العمل إلى الأمام والعودة السريعة.

4. بفضل التغذية المرتدة من المسطرة الشبكية والتحكم في الصمام المتزامن ، فإن الآلة لديها قدرة تحميل قوية ضد اللامتراكز.

5 تعتمد تقنية مضخة الزيت المتغيرة المتقدمة ، والتي يمكن أن توفر الكثير من استهلاك الطاقة (حوالي 50%) وتقليل تكلفة المعالجة.

6. The operation and maintenance are more convenient and the reliability is higher; 40T CNC Bending Machine

7. تكلفة التشغيل هي سعر الوحدة الفردية لوصلة الوحدة المزدوجة. الكفاءة ودقة المعالجة أعلى من الآلات المزدوجة.

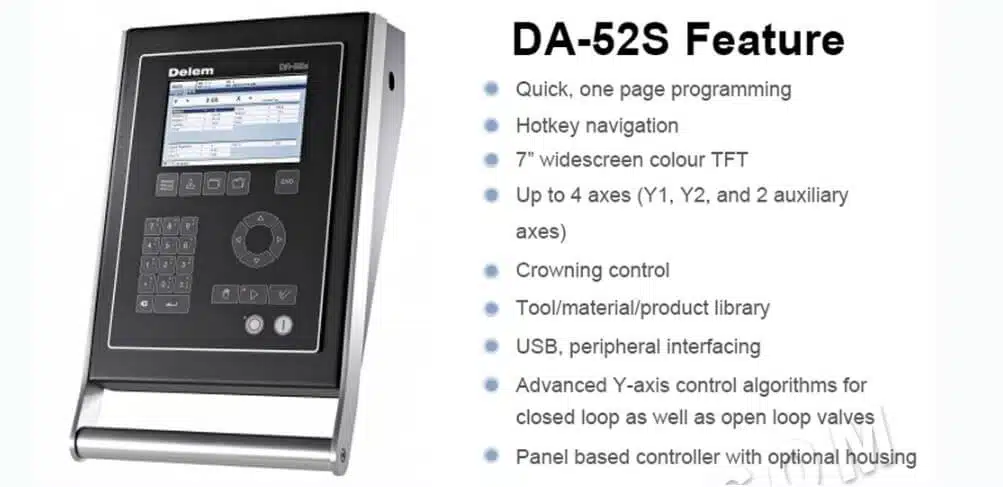

40T CNC Bending Machine DA-52S CNC controller

شاشة LCD ملونة عريضة مقاس 7 بوصات
التحكم في نظام التتويج
تاريخ النسخ الاحتياطي / الاستعادة عبر USB
أداة الانحناء / مكتبة المواد / المنتجات
حساب زاوية الانحناء التلقائي
ما يصل إلى 24 لغة للاختيار
ما يصل إلى 4 محاور (Y1 ، و Y2 ، و 2 من المحاور الإضافية)

40T CNC Bending Machine CNC Axis Explanation

Y1 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليسرى
Y2 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليمنى
المحور المتحرك لمقياس X الخلفي (الخلفي والأمامي)
R المحور الخلفي المتحرك للمقياس (لأعلى ولأسفل)
V                    CNC crowning axis 40T CNC Bending Machine

How to choose 40T CNC Bending Machine

1. الفرق الرئيسي بين المؤازرة الكهروهيدروليكية آلة ثني CNC تكمن آلة الثني CNC العادية في ما إذا كانت تحتوي على حلقة مغلقة للتغذية المرتدة وما إذا كان لديها تعويض لآلة الثني الكهروهيدروليكي.

2. احسب عدد الحمولات التي تحتاج إلى شرائها وفقًا للمادة وسمك الصفائح المعدنية للمعالجة والانحناء. ملحوظة: الحمولة هنا تشير إلى أقصى ضغط لآلة الثني ، وليس وزن آلة الثني الكهروهيدروليكية المؤازرة CNC ؛

3. تحديد عرض حافة السكين ، وعمق الحلق والمسافة بين أعمدة آلة الثني الكهروهيدروليكي وفقًا لطول الفولاذ المقاوم للصدأ والألواح الأخرى المراد معالجتها

4 هناك العديد من الوظائف الإضافية التي يمكن اختيارها لآلة الانحناء المتزامن المؤازرة الكهروهيدروليكية. يجب تخصيص هذا وفقًا لمتطلبات قطعة العمل ، مثل عدد المحاور ، ونوع التعويض ، واختبار الليزر ، وحماية السلامة (حماية الليزر أو حماية ستارة الضوء) ، إلخ.
