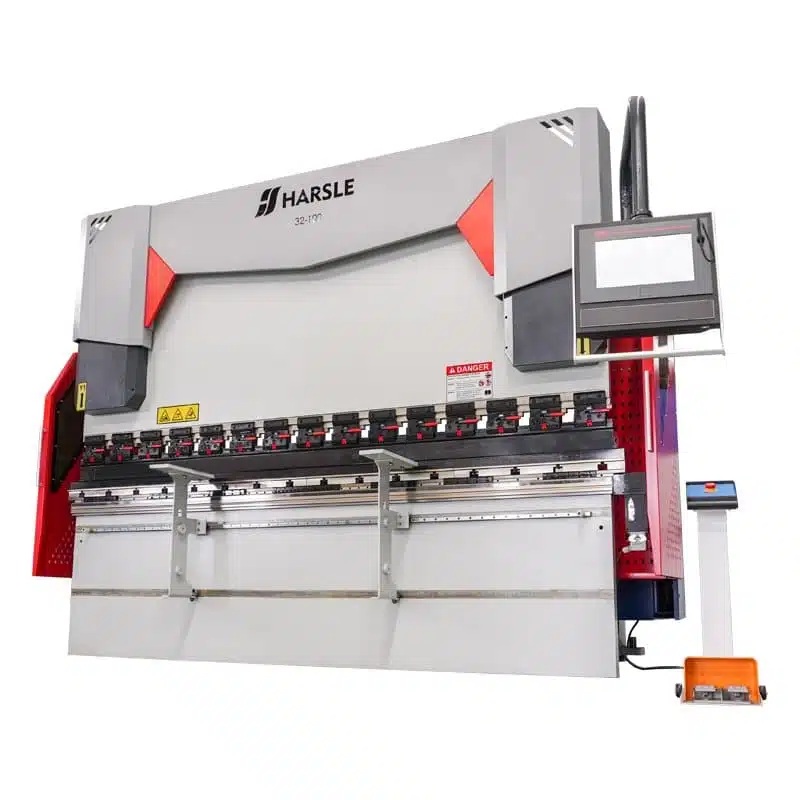

الفرامل الصحافة CNC 6 متر مع DA66T

اضغط على الفرامل 6 meter is a machine used in metalworking to bend sheet metal or other materials. It uses a hydraulic or mechanical mechanism to apply force to a workpiece, forcing it to bend along a predetermined line.

A Press Brake 6 meter refers to the maximum length of the workpiece that can be bent on the machine. This means that the machine is capable of bending materials up to 6 meters long, providing a large working area for the operator.

ال اضغط على الفرامل may have additional features, such as computerized controls, adjustable backstops, and different tooling options to allow for a variety of bending angles and shapes.

Press brakes are commonly used in manufacturing and construction industries for producing metal components used in a range of applications, including construction, automotive, aerospace, and electrical equipment.

Press Brake 6 meter with DA-66T 8+1 Axis Safety Introduction

1 الجهاز على الجانبين لديه سياج الأمان

2 ظهر الجهاز به باب مزود بمفتاح أمان كهربائي

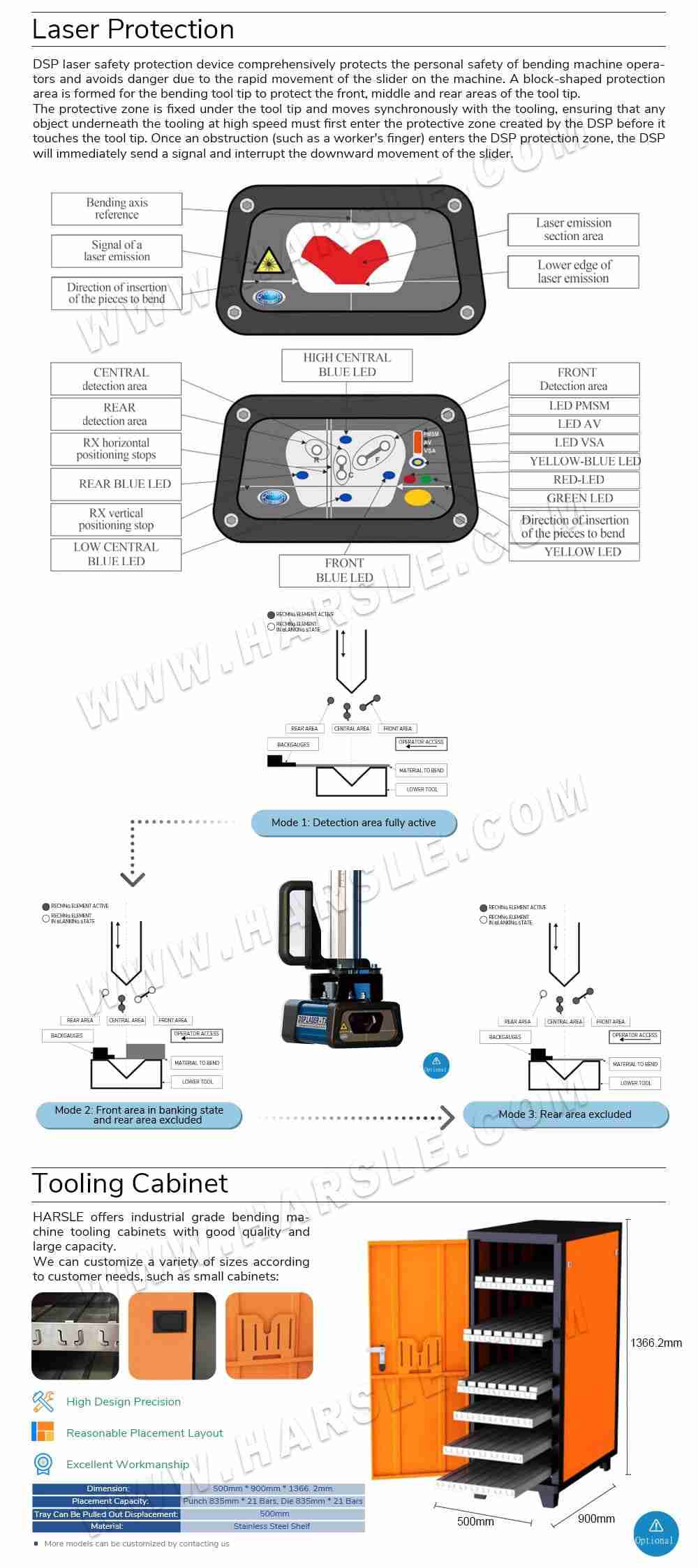

3 الجهاز لديه حماية الليزر ، يمكن أن تحمي العامل

4 الآلة تفي بمعيار CE

Press Brake 6 meter with Main Feature

1 Fashionable design, high rigidity, high speed electro-hydraulic synchronous Press Brake 6 meter.

2 نظام المؤازرة الكهروهيدروليكي الكامل ، إلى جانب تحديد الموضع الدقيق لمسطرة الشبكة ، يحقق التحكم الكامل في الحلقة المغلقة.

3 يضمن تعويض الانحراف الهيدروليكي أو الميكانيكي لمنضدة العمل دقة التشغيل الآلي لقطعة العمل.

4 المقياس الخلفي مدفوع بمحرك مؤازر ، مدفوع بمسامير كروية ، وموجه بقضبان توجيه خطية لضمان دقة تحديد الموقع.

Performance characteristics of  CNC Press Brake 6 meter

1. آلة ثني الفولاذ CNC تعتمد نظام تعويض أوتوماتيكي محدب هيدروليكي لحل تأثير تشوه المنزلق أثناء عملية الثني على جودة قطعة العمل. يتم ضبط مقدار التعويض تلقائيًا بواسطة نظام CNC ، وهو مريح ودقيق.

2. آلة الثني CNC تتبنى آلية قياس خلفي بوظيفة كاملة ، والتي يمكن أن تختار التحكم في أعمدة قياس خلفية متعددة.

الأجزاء الوظيفية في المقياس الخلفي. يتم استخدام النسخ الأصلية المستوردة مثل قضبان التوجيه والبراغي والمحامل لضمان دقة المقياس الخلفي.

3. هيكل آلة الثني CNC المؤازرة الكهروهيدروليكية يعتمد هيكل لحام متكامل ، وهو مناسب للنقل والمعالجة ويمكن أن يضمن دقة الماكينة.

4. يتم تحليل جسم الآلة ، المنزلق ، والمكونات الهامة الأخرى باستخدام برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية أداة الآلة.

5. آلة الثني الهيدروليكية تتبنى نظام التحكم المتكامل المستورد من ألمانيا ، والذي يقلل من تركيب الأنابيب ، ويحسن من إستقرار العمل لأداة الآلة ، وله مظهر جميل ومختصر.

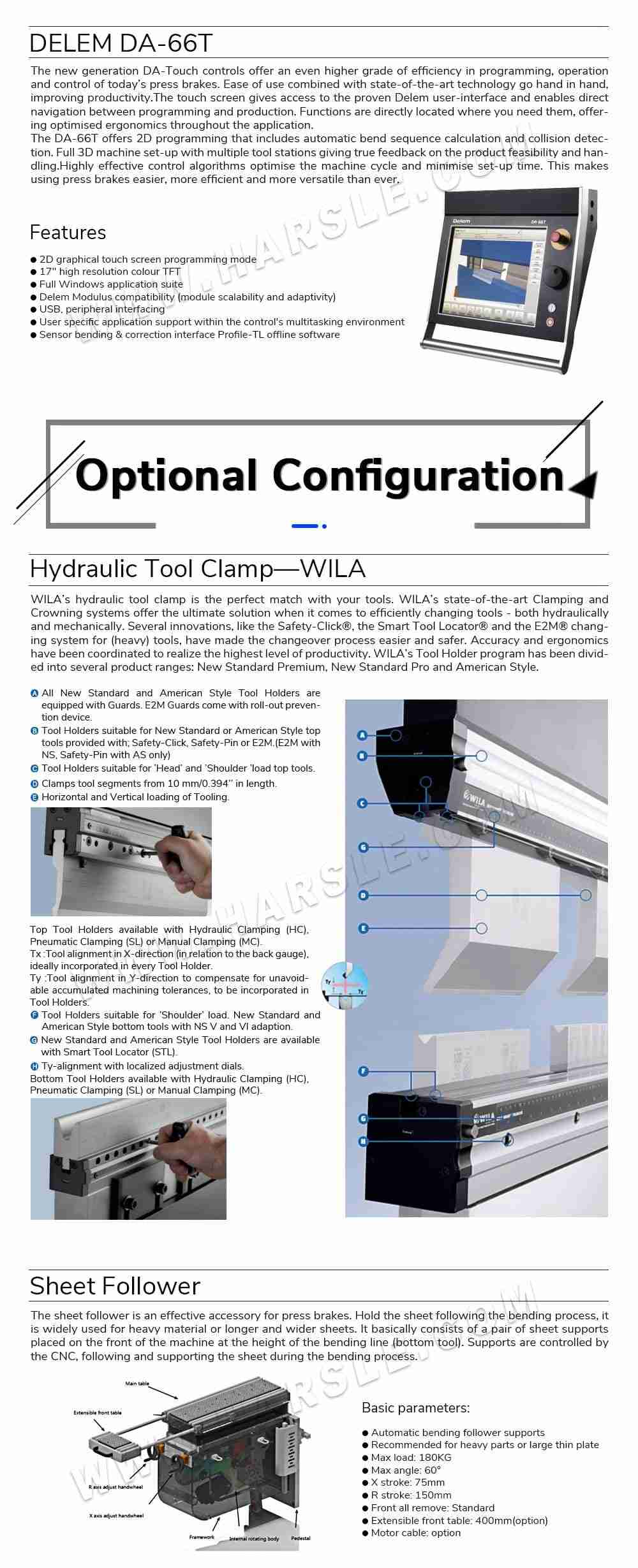

Press Brake 6 meter DA66T controller

2D وضع البرمجة شاشة اللمس الرسومية

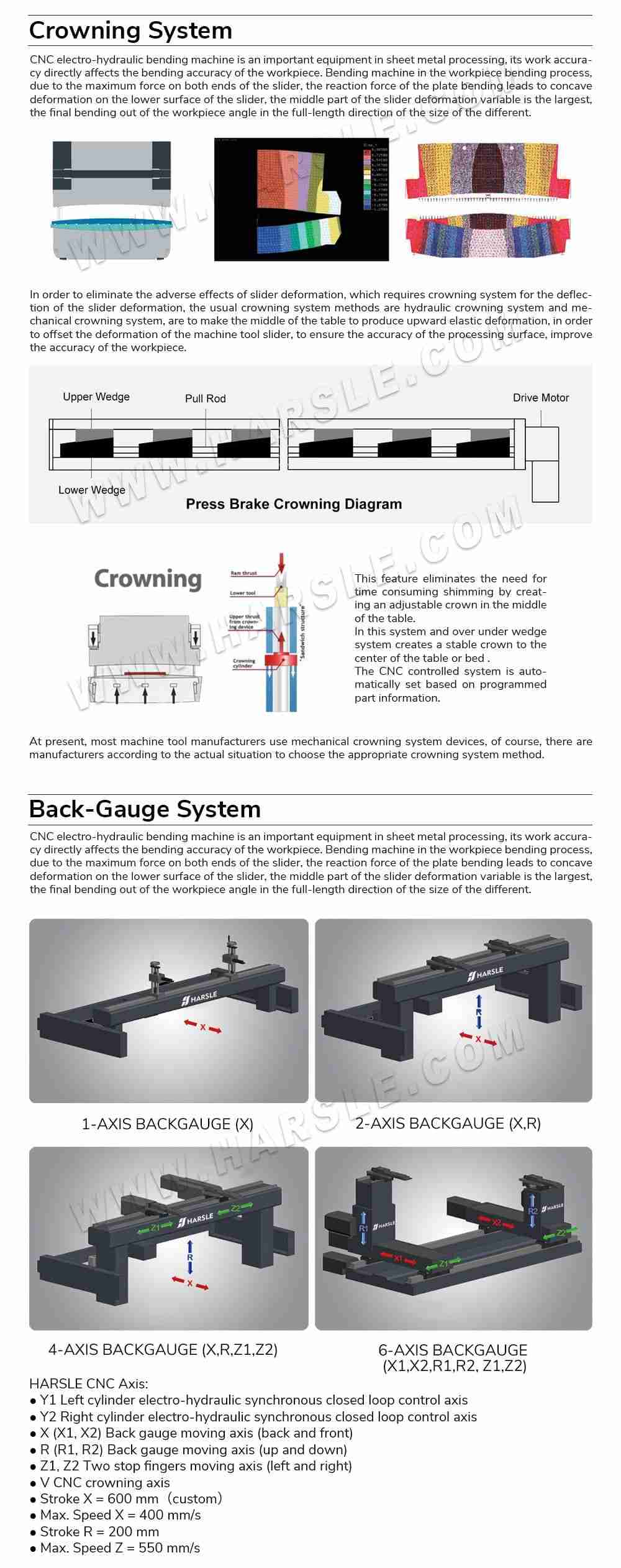

التحكم في نظام التتويج
شاشة TFT ملونة عالية الدقة مقاس 17 بوصة
تاريخ النسخ الاحتياطي / الاستعادة عبر USB
أداة الانحناء / مكتبة المواد / المنتجات
واجهة تصحيح الانحناء والاستشعار
برنامج Profile-T3D غير متصل بالإنترنت

شرح محور التصنيع باستخدام الحاسب الآلي

Y1 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليسرى
Y2 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليمنى
X (X1 ، X2) المحور الخلفي المتحرك للمقياس (الخلفي والأمامي)
R (R1 ، R2) المحور الخلفي المتحرك (لأعلى ولأسفل)
Z1 ، Z2 إصبعان توقفان يتحركان المحور (يسار ويمين)
محور التتويج CNC الخامس
