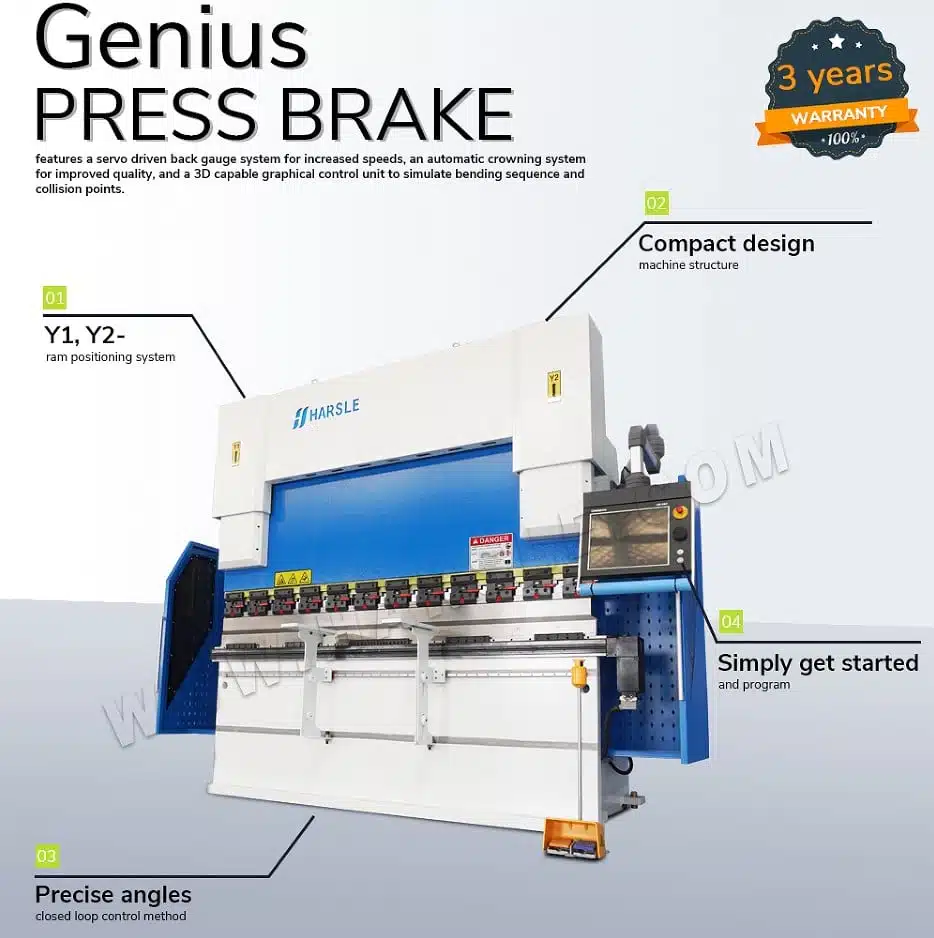

Prensa dobradeira CNC 2500 com dobradeira DA66T

2500 CNC Aperte o freio com o sistema de coroamento para melhor qualidade, um sistema de medidor traseiro acionado por servo para maior velocidade.

Também aumentou a velocidade de trabalho, curso, luz do dia e capacidades de prensagem da máquina.

O futuro - como resultado dos custos crescentes de energia e dos drives controlados por velocidade cada vez mais econômicos oferecidos no mercado, as soluções de velocidade variável estão à frente.

This series is fully by European standards, high precision, high security. 2500 CNC Press Brake

Features of 2500 CNC Aperte o freio

1. O cálculo do ângulo de dobra e o cálculo da posição do medidor traseiro podem ser obtidos inserindo informações do material da folha de metal, tamanho da folha e tamanho do punção e matriz.

2. O sistema de compensação pode funcionar com um controlador CNC automaticamente para obter maior precisão de dobra e linearidade. Os sistemas de coroamento hidráulico e motorizado são opcionais.

3. A coroação CNC garante um ângulo de dobra constante em todo o comprimento da máquina. Isto é conseguido pré-carregando a máquina,

para compensar qualquer possível deflexão sob carga ou compensar qualquer desgaste da ferramenta, de modo que as superfícies de contato sob carga fiquem paralelas entre si.

Performance characteristics of 2500 CNC Press Brake

1. The 2500 CNC Press Brake adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece.

The amount of compensation is automatically adjusted by the CNC system, which is convenient and accurate.

2. The 2500 CNC Press Brake adopts a full-function back gauge mechanism, which can choose to control multiple back gauge shafts.

Functional parts in the back gauge. Imported originals such as guide rails, screws, and bearings are used to ensure the accuracy of the back gauge.

3. O corpo da Máquina Dobradeira Hidráulica adota uma estrutura de soldagem integral, que é conveniente para transporte e processamento e pode garantir a precisão da máquina.

4. O corpo da máquina, o controle deslizante e outros componentes importantes são analisados usando o software de análise de elementos finitos ANSYS para garantir a confiabilidade da máquina-ferramenta.

5. A máquina dobradeira hidráulica adota o sistema de controle integrado importado da Alemanha, o que reduz a instalação de tubulações, melhora a estabilidade de trabalho da máquina-ferramenta e tem uma aparência bonita e concisa.

2500 CNC Press Brake controller DA66T

Modo de programação de tela de toque gráfica 2D
Visualização 3D em simulação e produção
Controle do sistema de coroamento
TFT a cores de alta resolução de 17 ″
Backup / restauração de dados via USB
Ferramenta de dobra / material / biblioteca de produtos
Pacote completo de aplicativos do Windows
Open system architecture 2500 CNC Press Brake

Among them, 2500 CNC Press Brake. Its advantage as below

1. O sistema servo da máquina dobradeira CNC eletro-hidráulica é usado para controlar a sincronização do cilindro duplo e cooperar com a régua de grade de padrão internacional para formar um controle de circuito totalmente fechado. O controle de sincronização tem alta precisão, e a exatidão de dobra e a exatidão de dobra repetida também atingem um nível alto.

2. De acordo com as necessidades do usuário, pode ter uma braçadeira automática do molde superior hidráulico ou uma braçadeira rápida, um molde inferior do tipo ranhura, o que pode reduzir a intensidade de trabalho dos trabalhadores e melhorar a eficiência da produção.

3. O mecanismo de medidor traseiro totalmente funcional pode ter seis eixos. A compensação é ajustada automaticamente pelo sistema CNC, o que é conveniente para compensação

4. Existem matrizes superiores segmentadas de diferentes comprimentos, que podem ser montadas em uma certa largura de acordo com os requisitos da peça de trabalho para atender às necessidades de processamento de peças de trabalho especiais.

5. The CNC oil cylinder deflection automatic compensation system overcomes the influence of the deformation of the slider

on the quality of the workpiece during the work process and ensures good straightness and bending angle of the processed workpiece.

6. The flexible operation mode can be used, which can not only link the two machines to solve the processing of ultra-long plates but also process the short pieces in a single machine,

improve the utilization rate of the machine tool and reduce energy consumption.

7. Estrutura de módulo inteligente, função PLC embutida, programação automática e simulação de dobra, função de detecção de colisão, pode realizar diagnóstico remoto, display TFT em cores verdadeiras de alta resolução.

Explicação do eixo CNC da máquina

Y1 Eixo de controle de circuito fechado eletro-hidráulico síncrono do cilindro esquerdo
Y2 Eixo de controle de circuito fechado eletro-hidráulico síncrono do cilindro direito
X (X1, X2) Eixo móvel da medida traseira (traseira e frontal)
R (R1, R2) Eixo móvel de medida traseira (para cima e para baixo)
Z1, Z2 Dois dedos batentes movendo o eixo (esquerdo e direito)
Eixo de coroamento V CNC
