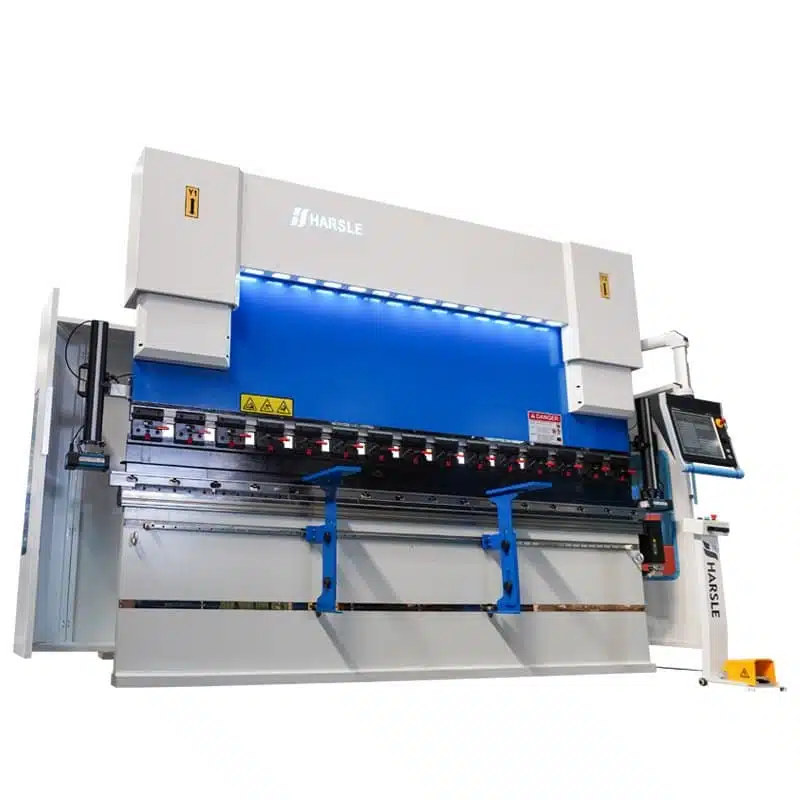

آلة الثني CNC 80T DA69T

80T CNC آلة الانحناء with DA-69T. It is with high precision and high performance. The machine can be with a 6+1 axis or 8+1 axis (if you need more, please tell me )

CNC p80T CNC Bending Machine has the CNC crowning system, it can make the compensation for the machine, let the bending sheet more flattening.

يحتوي المقياس الخلفي للآلة على محرك مؤازر ، مما يسمح للآلة بالعمل بسرعة عالية.

وحدة تحكم DA69T مع تحكم رسومي قادر على 3D لمحاكاة تسلسلات الانحناء ونقاط التصادم ، وزيادة سرعات العمل ، والسكتة الدماغية ، وضوء النهار.

80T CNC Bending Machine Safety Introduction

1 الجهاز على الجانبين لديه سياج الأمان

2 ظهر الجهاز به باب مزود بمفتاح أمان كهربائي

3 الجهاز لديه حماية الليزر ، يمكن أن تحمي العامل

4 الآلة تفي بمعيار CE

80T CNC Bending Machine with DA-69T Feature

1 تصميم عصري ، صلابة عالية ، آلة ثني الصفائح المعدنية الكهروهيدروليكية المتزامنة عالية السرعة.

2 نظام المؤازرة الكهروهيدروليكي الكامل ، إلى جانب تحديد الموضع الدقيق لمسطرة الشبكة ، يحقق التحكم الكامل في الحلقة المغلقة.

3 يضمن تعويض الانحراف الهيدروليكي أو الميكانيكي لمنضدة العمل دقة التشغيل الآلي لقطعة العمل.

4 المقياس الخلفي مدفوع بمحرك مؤازر ، مدفوع بمسامير كروية ، وموجه بقضبان توجيه خطية لضمان دقة تحديد الموقع.

Performance characteristics of 80T CNC Bending Machine

1. The 80T CNC Bending Machine adopts a hydraulic convex automatic compensation system to solve the influence of the deformation of the slider during the bending process on the quality of the workpiece. The amount of compensation is automatically adjusted by the CNC system, which is convenient and accurate.

2. The 80T CNC Bending Machine adopts a full-function back gauge mechanism, which can choose to control multiple back gauge shafts. Functional parts in the back gauge. Imported originals such as guide rails, screws, and bearings are used to ensure the accuracy of the back gauge.

3. جسم المؤازرة الكهروهيدروليكية آلة ثني CNC يعتمد هيكل لحام متكامل ، وهو مناسب للنقل والمعالجة ويمكن أن يضمن دقة الماكينة.

4. يتم تحليل جسم الآلة ، المنزلق ، والمكونات الهامة الأخرى باستخدام برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية أداة الآلة.

5. آلة الثني الهيدروليكية تتبنى نظام التحكم المتكامل المستورد من ألمانيا ، والذي يقلل من تركيب الأنابيب ، ويحسن من إستقرار العمل لأداة الآلة ، وله مظهر جميل ومختصر.

80T CNC Bending Machine Machine DA69T controller

وضع برمجة شاشة لمس رسومية ثلاثية وثنائية الأبعاد
التصور ثلاثي الأبعاد في المحاكاة والإنتاج
التحكم في نظام التتويج
شاشة TFT ملونة عالية الدقة مقاس 17 بوصة
تاريخ النسخ الاحتياطي / الاستعادة عبر USB
أداة الانحناء / مكتبة المواد / المنتجات
واجهة تصحيح الانحناء والاستشعار
برنامج Profile-T3D غير متصل بالإنترنت

شرح محور التصنيع باستخدام الحاسب الآلي

Y1 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليسرى
Y2 محور التحكم الكهروهيدروليكي المتزامن ذو الحلقة المغلقة للأسطوانة اليمنى
X (X1 ، X2) المحور الخلفي المتحرك للمقياس (الخلفي والأمامي)
R (R1 ، R2) المحور الخلفي المتحرك (لأعلى ولأسفل)
Z1 ، Z2 إصبعان توقفان يتحركان المحور (يسار ويمين)
محور التتويج CNC الخامس
