7 Knowledge Points You Should Know About CNC Press Brakes

Cómo ajustar el error de flexión de la plegadora CNC

CNC press brakes when it is working, there may be some bending errors. At this time, you need to check carefully to find the cause of the error and solve the fault. In the first step, we need to check whether the mold is worn or not. If it is, we need to replace a mold.

Si el molde no está dañado, verifique el paralelismo del deslizador y la mesa de trabajo. Si estos dos no pueden cumplir con el estándar, deben ajustarse. Sí, están dentro del estándar técnico permitido.

Si no hay problema con la apelación, pero persiste el error de plegado de la plegadora CNC, no es la causa del molde ni del paralelismo. Puede ser que la estructura de equilibrio en el sistema de la máquina dobladora CNC no garantice que el aceite a presión entre de manera uniforme en los cilindros izquierdo y derecho. Necesita ser ajustado.

En este caso, el modo de funcionamiento de la plegadora CNC debe ajustarse al estado "jog". Luego retire el molde u otros accesorios, deje que el control deslizante permanezca en el tope mecánico y luego ajuste el manómetro al valor de presión requerido.

Comprima la cabeza del indicador de cuadrante de la plegadora CNC en 3-4 mm, pise el pedal para aumentar la presión del sistema y verifique que la aguja del indicador de cuadrante sea barata cuando el sistema se impulsa o descarga, y deténgase si alcanza el valor específico.

Factors Affect CNC Press Brakes Production Quality

Para lograr un mejor efecto de aplicación durante el uso de Dobladoras CNC, the staff needs to understand the installation and use skills of the equipment. For example, during the use of CNC bending equipment, the application of the mold is very critical, and the mold directly affects the product. The quality of production and processing, so when using CNC bending equipment, it is important to pay attention to whether the mold meets the applicable standards. CNC Press Brakes

Además, la mayoría de los materiales de molde utilizados en las máquinas dobladoras CNC son relativamente uniformes, y si la selección de los materiales del molde es razonable está directamente relacionado con los efectos de procesamiento y producción del producto. Estos no deben ignorarse en el proceso de instalación y uso de equipos de doblado CNC. El problema. Al seleccionar el equipo para el procesamiento y la producción, no se puede ignorar la resistencia y tenacidad del molde, y debe lograr un cierto efecto de resistencia al desgaste. Para que se pueda mejorar la calidad de procesamiento del producto. Estos son los aspectos a los que se debe prestar atención durante el uso de Equipo de doblado CNC. CNC Press Brakes

Nowadays, there are more and more places to install and use CNC bending machines. During the use of equipment for processing, environmental factors also directly affect the progress of processing and production operations. Therefore, the temperature in the environment must be within the specified standards to ensure CNC Application efficiency of bending equipment. CNC Press Brakes

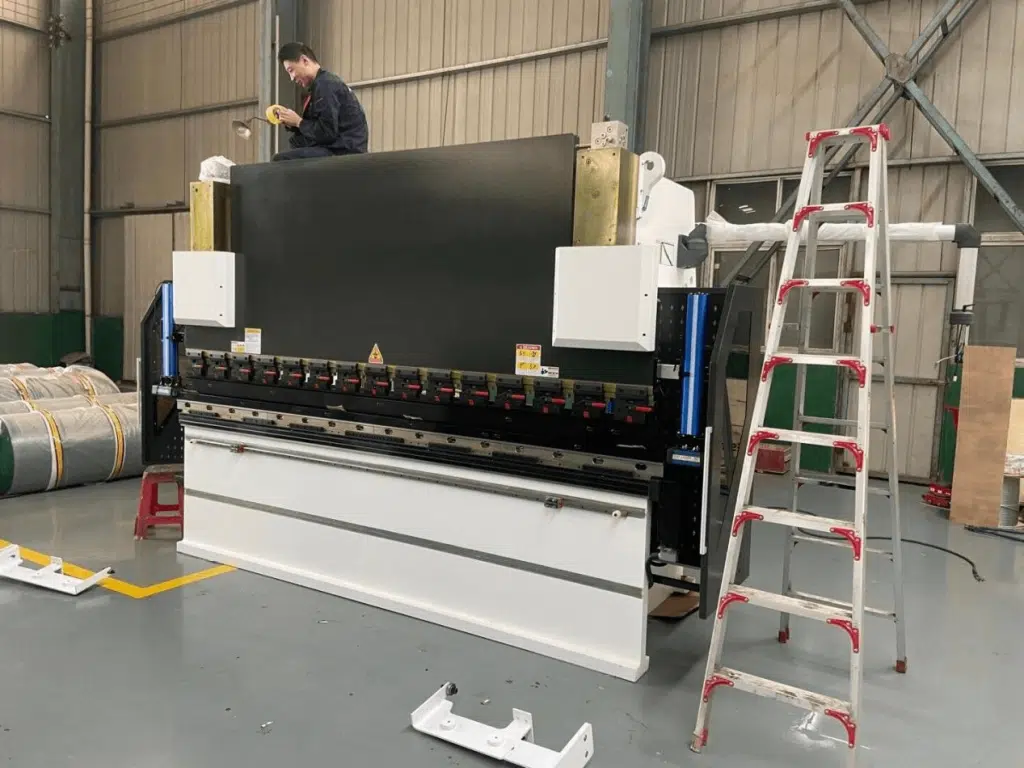

Presione el proceso de instalación y depuración de la máquina de freno

• Ajuste de la máquina

Before installation, you must first adjust the performance of the machine. This process must be carried out patiently and carefully. Check whether the machine has dust and used iron scraps, etc., and perform necessary cleaning to reduce later troubles. CNC Press Brakes

• Ajuste de la carrera del deslizador

Pay attention to check the thickness of the mold and check whether the ratio of the upper and lower modules is normal. Normally, the module should be controlled at the switch point of the stroke line. This must be paid attention to. CNC Press Brakes

• Ajuste del módulo de carrera

También ajusta el punto límite superior del módulo. Cuando el módulo esté en un lugar alto, coloque el interruptor y reserve la posición del control deslizante. Al mismo tiempo, se debe utilizar el módulo de desaceleración al bajar para proteger mejor la máquina y el molde.

• Ajuste de espacio

It is mainly to measure the distance between the upper module and the lower module first, and the specific gap setting is determined according to the folded plate. CNC Press Brakes

Cómo mejorar la precisión de la máquina dobladora CNC

En el primer paso, necesitamos realizar una prueba en la deflexión de compensación del cilindro de compensación de la dobladora CNC para ver si es demasiado grande, lo que hace que no pueda regresar completamente a la posición cero. En segundo lugar, el segundo paso es realizar una inspección cuidadosa de la cuña de sujeción rápida de la máquina dobladora CNC para determinar si está suelta.

Next, it is necessary to perform a recording inspection of the bottom dead center of each bending of the CNC bending machine to see whether the position of each recording inspection has changed to a certain extent. CNC Press Brakes

The next step is to conduct a comprehensive inspection on whether the installation of the bow-shaped plate of the CNC bending machine is standardized. The main content of the inspection includes whether the screw hole is topped or not, and whether there is any unqualified phenomenon such as loosening. CNC Press Brakes

Then, we also need to observe the changes of the following CNC bending machine sheet itself: the specific includes, for example, the thickness, material, and stress changes of the CNC bending machine sheet. CNC Press Brakes

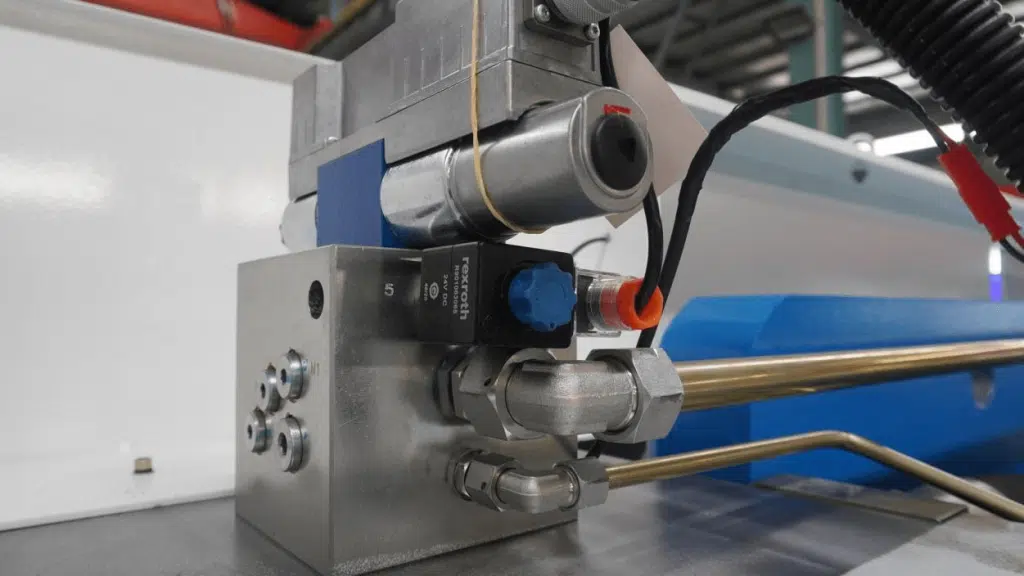

Next, we can also see if the grating ruler of the CNC bending machine is loose, if there is any looseness, it needs to be tightened in time, and then see whether the zero offset value of the proportional valve of the CNC bending machine is a more appropriate value. When positioning, you must not reach the bottom dead center. In this case, it will be easy to fail to return. CNC Press Brakes

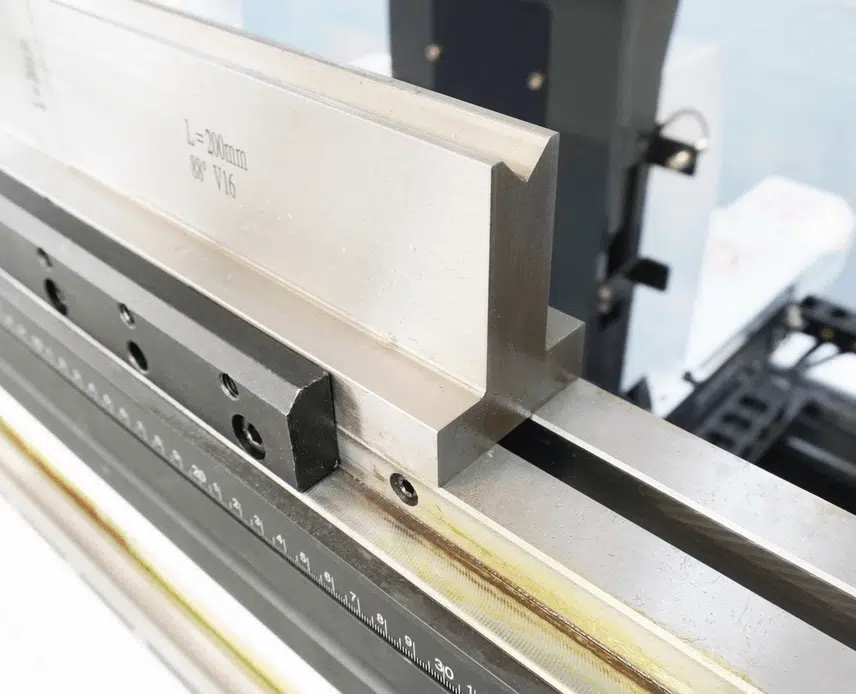

Requisitos de diseño de herramientas de plegadora

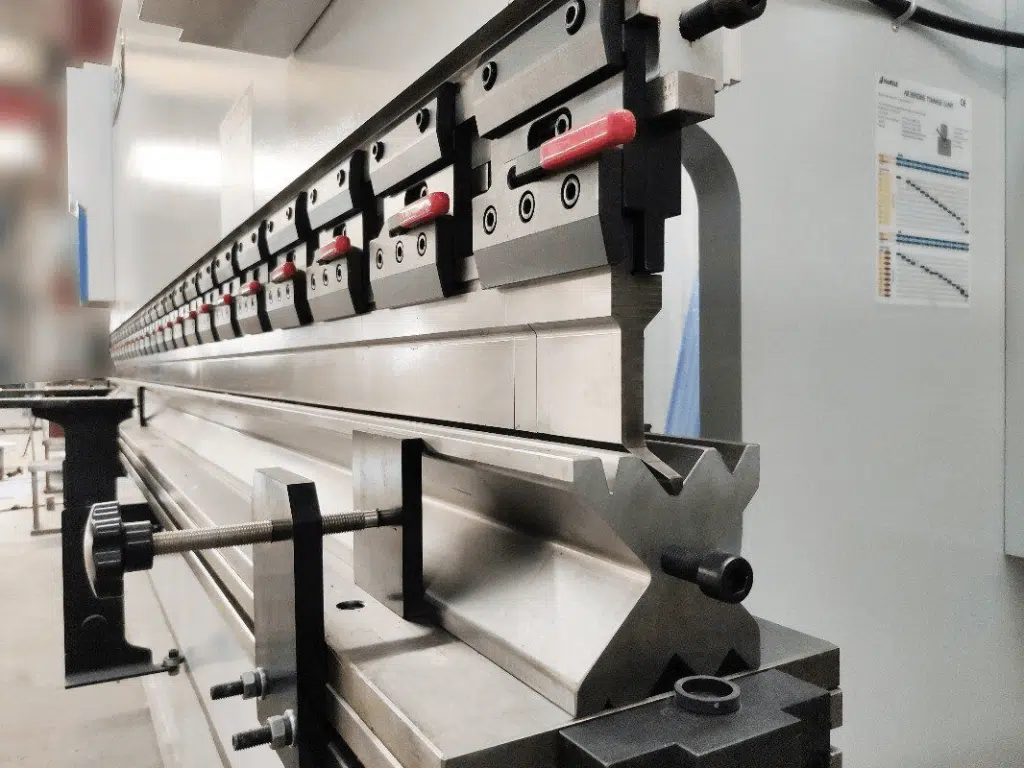

If you want to use the bending machine better, you must have a comprehensive understanding of it. In addition to the machine itself, it also includes the supporting bending die. The bending die of the bending machine generally adopts the upward forming method, without the upper bearing plate and the upper cushion block; the upper bearing plate is only used when the mold is very large, for example, when its opening height is above 350mm. CNC Press Brakes

Si la pieza es relativamente pequeña, puede cavar directamente un agujero en el molde inferior de la máquina dobladora y luego insertar la parte dobladora para doblar; cuando la pieza está doblada con un lado largo y la forma está doblada, el molde inferior de la plegadora se baja. Para formar insertos, fresar ranuras en la férula inferior y fijarla con pasadores. En este momento, el grosor de la férula inferior es de 25,0, la profundidad de la ranura es de 7,0 y el ancho del inserto no es inferior a 30,0; cuando hay una curva lateral interior más larga, puede consultar el diseño de plegado lateral interior de la estructura de la matriz de plegado.

There are also factors to be considered in the positioning process of the bending die of the bending machine, including positioning stability, processing convenience, adjustment flexibility, etc., so the bending die of the bending machine generally chooses the edge positioning instead of the bending For flanges, the two positioning distances in the same direction should be as far as possible to ensure positioning accuracy. CNC Press Brakes

Cuando el troquel inferior de la máquina dobladora es un bloque de doblado, el bloque de posicionamiento se puede fijar en el lado del bloque de doblado con tornillos, y el bloque de posicionamiento tiene una forma de siete. Este método de posicionamiento es conveniente para ajustar y plegar. Si se trata de una moldura de un solo lado, el molde superior debe estar sostenido por un cuchillo, de lo contrario, el ángulo de moldura será inestable.

Before forming the material, it must be pressed tightly, otherwise, the bend will not increase as much as possible to prevent the material from running during the forming process. In order to reduce unnecessary errors, the bending angle of the bending machine should be 4-6 times the thickness of the material, not less than 3 times. CNC Press Brakes

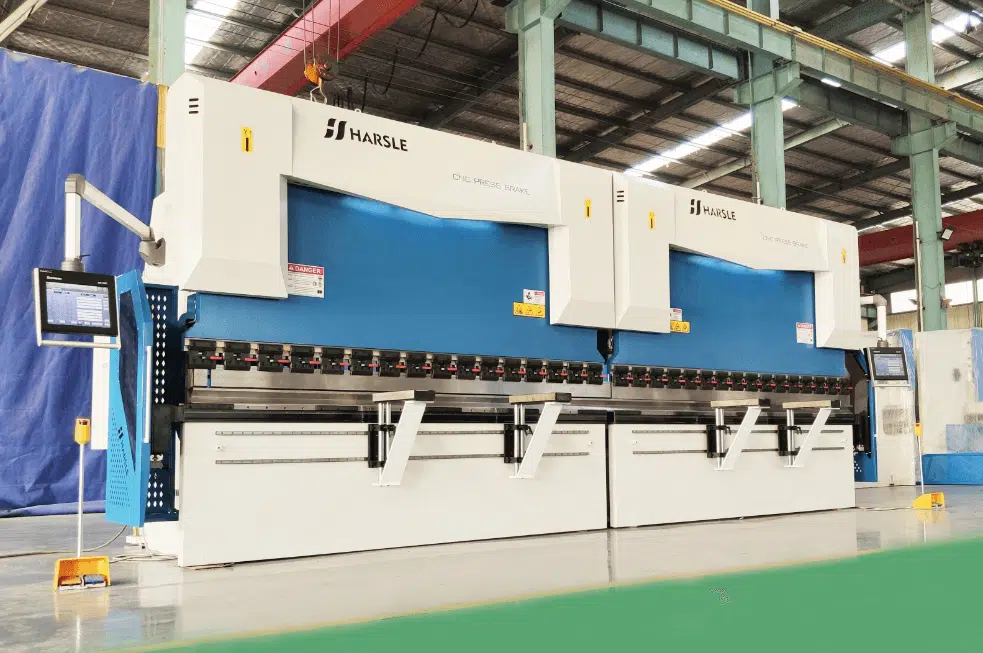

Características técnicas de la plegadora en tándem y precisión de mecanizado

La máquina dobladora de varillaje de doble máquina es mucho mejor que la máquina dobladora general, especialmente en términos de su grado de automatización. Algunos otros tipos de máquinas plegadoras no pueden completar el contenido del trabajo a través de él. Esto se debe principalmente al doblado de varillaje de máquina dual. La máquina dobladora puede ajustar el ángulo de doblado y realizar la sincronización del doblado de la placa.

The two-machine linkage bending machine mainly controls the synchronous operation of the bending process and the hydraulic cylinder is positioned at the center when the machine is working at full load, but these problems can be properly solved. Coupled with its fast operation and high performance, it has quickly become a cost-effective CNC machining equipment in the CNC industry. CNC Press Brakes

La máquina dobladora en tándem tiene un sistema de retroalimentación de detección de alta gama, y la autocomprobación y la detección de fallas de la propia máquina se utilizan principalmente para retroalimentación de detección y detección en tiempo real de la posición del control deslizante, lo que puede resolver muchos problemas. Es precisa porque la máquina dobladora de varillaje de dos máquinas puede completar el trabajo que otras máquinas dobladoras no pueden completar, ha sido ampliamente utilizada.

When it comes to tandem bending machine, it is inevitable to mention the problem of machine tool processing accuracy. When it comes to accuracy and quality, bending accuracy is one of the important criteria for measuring equipment. However, it is necessary to learn to distinguish between the accuracy of the flange length and the accuracy of the angle, but in fact the two are related to each other. Without a high degree of positioning accuracy, the precision of the angle is almost impossible to achieve. CNC Press Brakes

The accuracy of the bending angle of the tandem bending machine is not only a result of high positioning accuracy. But also depends to a large extent on physical influence parameters. Therefore, when the pressure is high, the slight bending of the machine itself is inevitable. In addition, each plate has its own special performance characteristics, so all these influencing factors must be compensated during the bending process. CNC Press Brakes

Cómo ajustar la prensa plegadora cuando es anormal

Al utilizar la máquina dobladora CNC para el trabajo, es muy probable que se produzcan algunos errores de aplicación. En este momento, debes tener cuidado. Si la máquina dobladora tiene algún problema, debe verificarlo. El comienzo de la inspección es si el molde utilizado por la máquina curvadora está desgastado o dañado. Si este fenómeno constituye una falla, se puede reemplazar un molde.

En el proceso de verificación de la dobladora CNC, asumiendo que no hay daños, verifique el paralelismo del deslizador y la mesa de trabajo. Si no cumple con los requisitos de la aplicación, se puede ajustar de acuerdo con los requisitos estándar relevantes para hacer que este paralelismo se mantenga dentro del rango permitido.

Suponiendo que todavía existe un cierto error en el ángulo del mecanismo de doblado, puede que no se deba al molde o al paralelismo. Puede ser que el sistema hidráulico de la máquina herramienta tenga una disposición de equilibrio que no garantice que el aceite a presión entre uniformemente en los cilindros izquierdo y derecho. Demanda de programación.

En este momento, ajuste el método de funcionamiento de la máquina dobladora a la situación de "ajuste de avance lento" y luego retire el molde cerca de la máquina herramienta, o algunos otros accesorios, para que el deslizador pueda permanecer en el tope mecánico, y luego la presión La tabla se ajusta al valor de presión requerido.

El método específico es apretar la cabeza del indicador de cuadrante en la máquina dobladora en 3-4 mm, pisar el pedal para aumentar la presión del sistema y verificar la manecilla de la hora del indicador de cuadrante cuando la presión aumenta o el sistema está descargado. En el caso de la compensación, se supone que el valor regular se puede operar de forma intermitente. Por supuesto, además de los métodos anteriores, es necesario mantener la máquina dobladora, para que pueda aprovechar un mayor uso.

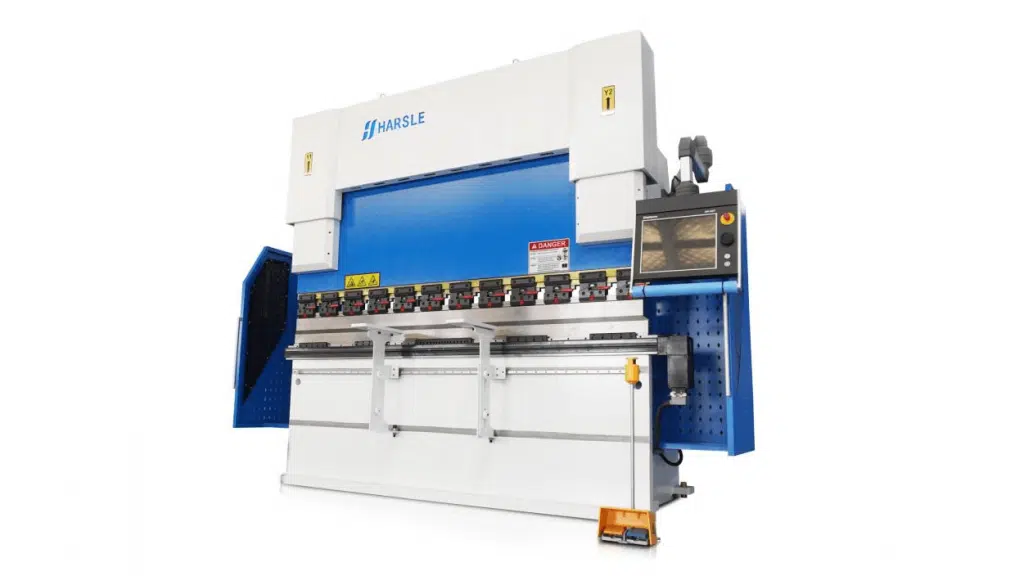

CNC press brakes are advanced metalworking machines used for bending and shaping sheet metal and other materials in a precise and automated manner. CNC stands for Computer Numerical Control, which means these machines are controlled by computer programs and are highly automated, allowing for efficient and accurate bending operations. Here are some key features and aspects of CNC press brakes:

Computer Control: CNC press brakes are equipped with a computer control system that allows operators to program and control the bending process. The operator can input parameters such as the bend angle, bend length, material thickness, and tool selection into the CNC controller.

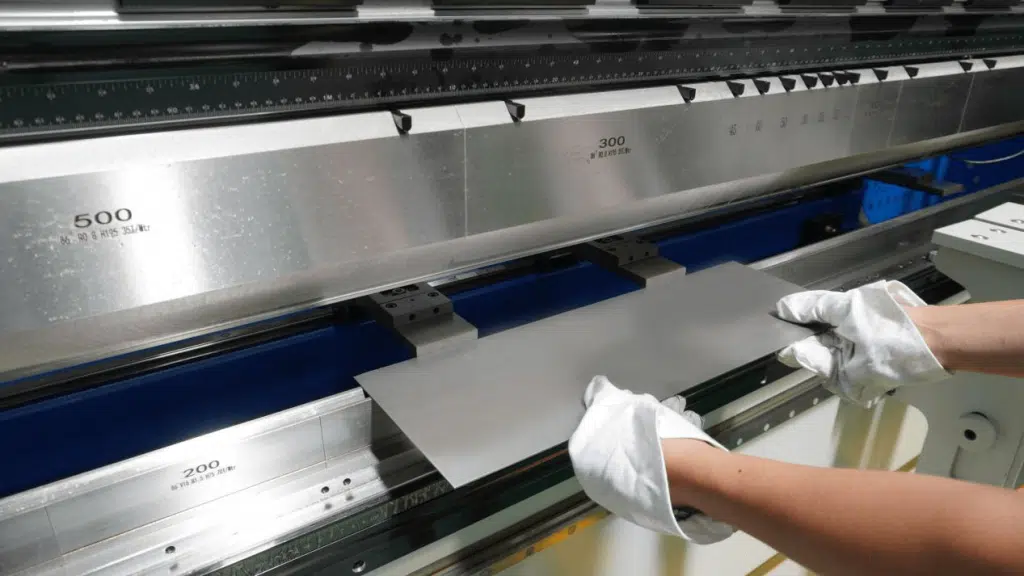

Automated Bending: CNC press brakes use hydraulic or electric servo-driven systems to control the movement of the upper ram and the back gauge. The computerized control system ensures precise and repeatable bending operations, resulting in consistent part quality.

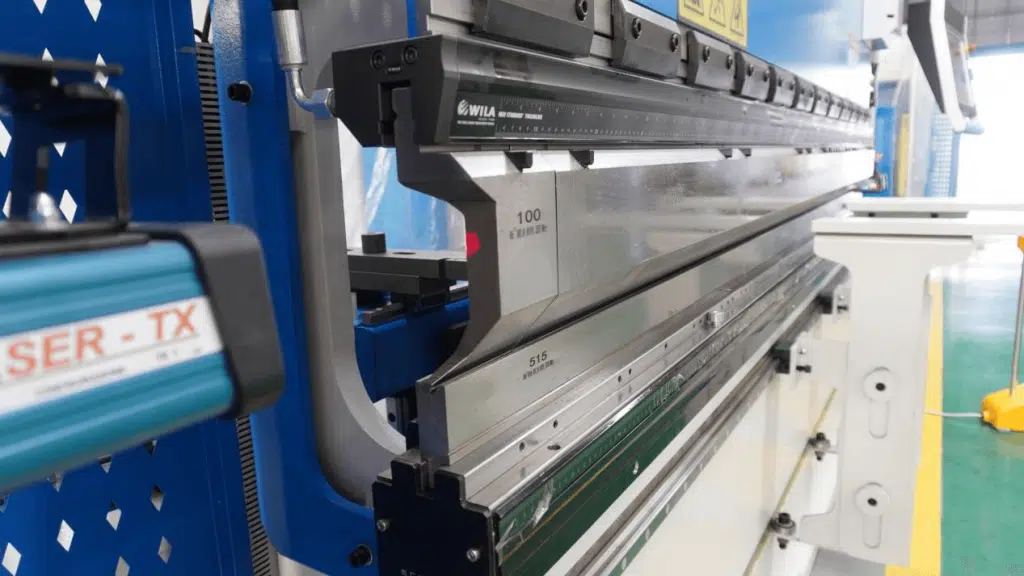

Tooling Options: CNC press brakes support various types of tooling, including punch and die sets, which are used to create different bend shapes and sizes. Tool changes can be programmed and automated, making it easy to switch between different bending setups.

Back Gauge System: CNC press brakes typically feature a back gauge system that can be positioned accurately to ensure the correct location of bends on the workpiece. This feature is especially important for complex and multi-bend parts.

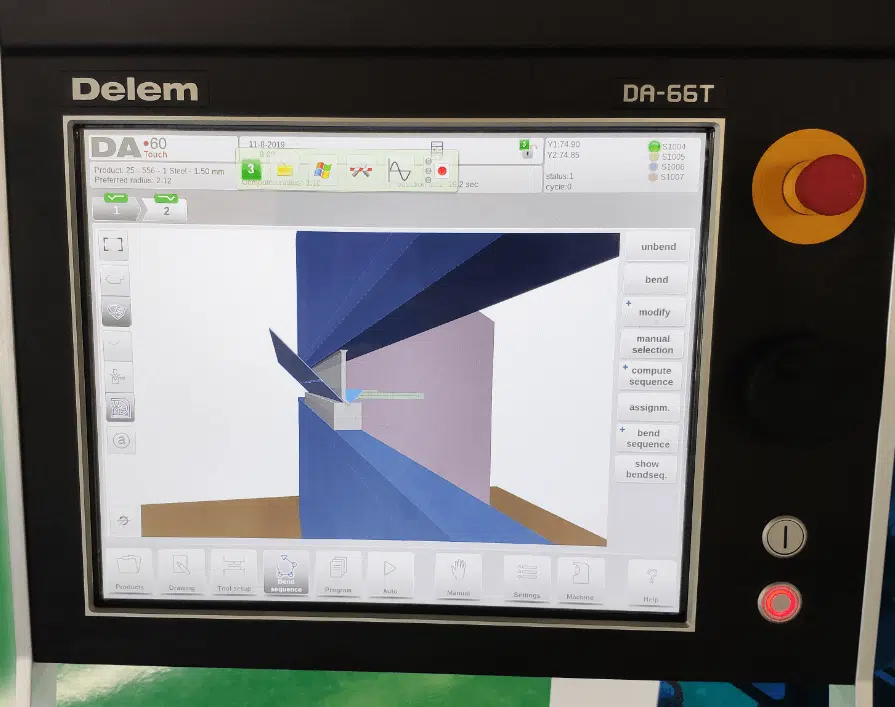

2D and 3D Programming: Some CNC press brakes offer 2D and 3D programming capabilities. With 3D programming, operators can simulate the bending process to identify and prevent collisions or interference between the tooling and the workpiece.

Safety Features: CNC press brakes are equipped with safety features such as light curtains, safety mats, and emergency stop buttons to protect operators during operation. These machines are designed to meet safety standards and regulations.

Productivity and Efficiency: CNC press brakes are known for their high productivity and efficiency. They can handle a wide range of materials, thicknesses, and bending complexities, making them suitable for various industries, including aerospace, automotive, construction, and more.

Quality Control: CNC press brakes offer excellent precision and repeatability, ensuring that bent parts meet strict quality standards and specifications. This is crucial for industries that demand high-quality components.

Remote Monitoring and Diagnostics: Some CNC press brakes are equipped with remote monitoring and diagnostics capabilities, allowing operators and technicians to monitor machine performance and troubleshoot issues remotely.

CNC press brakes have revolutionized the sheet metal bending process by combining automation, precision, and flexibility. They are a vital tool in modern manufacturing for producing accurate and complex bent parts efficiently.
