Principios de los trece puntos de las piezas de plegado de chapa
- Radio mínimo de curvatura de la placa
Al doblar chapa, si la esquina redondeada de la curva es demasiado pequeña, la superficie exterior es propensa a agrietarse. Si el filete doblado es demasiado grande, la precisión de la parte doblada no es fácil de garantizar debido al efecto de recuperación elástica. Para ello, se especifica un radio de curvatura mínimo. Ver tabla 4.1-3.
2. La altura del borde recto curvo no debe ser demasiado pequeña, de lo contrario no será fácil formar un momento de flexión, y será difícil obtener una pieza con una forma precisa. Su valor es h≥R + 2t. Ver figura 4.1-5.
3. Al perforar agujeros con bordes doblados, la distancia L desde el borde del agujero hasta el centro del radio de curvatura R no debe ser demasiado pequeña para evitar la deformación del agujero después de doblar. Su valor es L≥2t. Ver figura 4.1-6.
4. Cuando un <R, after bending, there is still a residual arc on the b surface near a. In order to avoid the residual arc, a≥R must be made.
5. En las piezas de flexión en forma de U, es mejor que los dos lados de flexión tengan la misma longitud para evitar que se desplace hacia un lado al doblar. Si no está permitido, se puede establecer un orificio de posicionamiento del proceso. Como se muestra en la Figura 4.1-8.

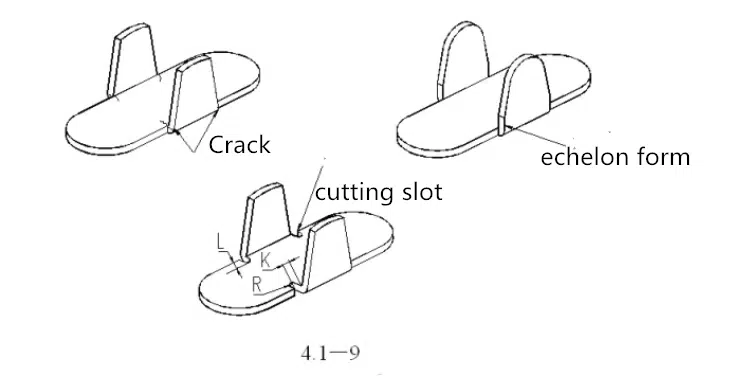

6. Evite grietas o deformaciones al doblar la superficie lateral (trapezoide). Debe diseñar para reservar surcos, o cambiar la raíz a una forma escalonada. Ancho de ranura K≥2t, profundidad de ranura L≥t + R + K / 2.
7. Para evitar que las esquinas redondeadas se arruguen después de comprimirse durante el doblado, se debe diseñar un corte reservado. Como la forma de incisiones en las esquinas redondeadas de los paneles laterales (extremos superior e inferior) de la unidad exterior.
8. Después de evitar la flexión, los planos a ambos lados del ángulo recto producirán arrugas y se debe diseñar el corte.
9. Después de evitar la flexión, se produce la forma cortada de springback.
10. Evita la forma de muesca que se agrieta después de perforar.
11. Evite que un lado se contraiga hacia adentro al doblarse. Se puede diseñar el orificio de posicionamiento del proceso, o se pueden doblar ambos lados al mismo tiempo, y el problema de contracción se puede resolver aumentando el ancho.
12. Las articulaciones traslapadas están dobladas en ángulo recto.
13. Doblado de la parte convexa
Si la línea de flexión y la línea de paso son las mismas que en la imagen a, la raíz puede agrietarse y deformarse. Por lo tanto, deje que la línea de flexión salga de la línea de paso como se muestra en la figura b, o diseñe el corte como cy d.
14. Al evitar que se doblen, los orificios de la superficie curva se deformarán después de someterse a tensión, y el valor de la distancia al borde del orificio (hasta la raíz inferior) es A≥4.
