قوة ثني الصفائح المعدنية: تصميم قطع الانحناء

نتعرف اليوم على طريقة حساب قوة ثني الألواح. أو يمكنك استخدام صيغة حساب قوة الانحناء مباشرة على موقعنا.

مبدأ حساب التوسع

تتعرض الطبقة الخارجية من مادة الصفيحة لضغط شد أثناء عملية الانحناء، والطبقة الداخلية تتعرض لضغط مضغوط.

من التوتر إلى الانضغاط ، هناك طبقة انتقالية ليست توترًا ولا ضغطًا - الطبقة المحايدة. يظل طول الطبقة المحايدة أثناء عملية الانحناء كما كان قبل الانحناء ، وبالتالي فإن الطبقة المحايدة هي الأساس لحساب الطول الموسع للجزء المنحني. يرتبط موضع الطبقة المحايدة بدرجة التشوه.

عندما يكون نصف قطر الانحناء أكبر وزاوية الانحناء أصغر ، تكون درجة التشوه أصغر ومحايدة يكون موضع الطبقة قريبًا من مركز سماكة الصفيحة. عندما يصبح نصف قطر الانحناء أصغر وتزداد زاوية الانحناء ، تزداد درجة التشوه ، ويتحرك موضع الطبقة المحايدة تدريجياً إلى الجانب الداخلي لمركز الانحناء. يتم تمثيل المسافة بواسطة λ

طريقة حساب

الصيغة الأساسية للتوسع
الطول المكشوف = في المادة + في المادة + مبلغ التعويض
1.1
R = 0 ، زاوية الانحناء θ = 90 درجة (T <1.2 ، باستثناء 1.2 مم)
L = (AT) + (BT) + K = A + B-2T + 0.4T
خذ من الصيغة أعلاه: λ = T / 4K =π / 2 = T / 4π / 2 = 0.4T

R = 0 ، θ = 90 درجة (T ≧ 1.2 ، بما في ذلك 1.2 مم)

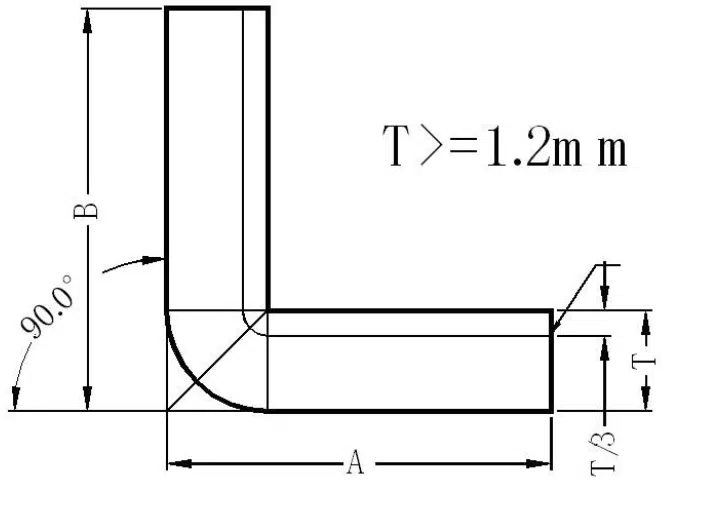

L = (AT) + (BT) + K = A + B-2T + 0.5T
خذ من الصيغة أعلاه: λ = T / 3K = λπ / 2 = T / 3π / 2 = 0.5 تسلا

R ≠ 0θ = 90 درجة
L = (ATR) + (BTR) + (R + λ)π / 2 (= A + B-2T-2R + (R + T / 3)π / 2)
عندما R ≧ 5T 时 λ = T / 2 1T ≦ R <5T λ = T / 30 <R<T λ=T/4

أضعاف Z

يرجى الرجوع إلى الرئيس لطريقة الحساب ، ويمكن الإشارة إلى المبادئ التالية في الحساب الفعلي:

(1) عند C ≧ 5 ، يتم تقسيمها عمومًا إلى قالبين ويتم حسابها وفقًا لانحناءات بزاوية 90 درجة. (قوة لكمة الانحناء وينبغي النظر في)
(2) L = A-T + C + B + 2K [K = λ * α (عندما تكون α = 90 درجة ، α = π / 2 ، λ = T / 3 على النحو الوارد أعلاه)]
(3) عندما 3T: L = A-T + C + B + K.
(4) عندما C ≦ 3T: L = A-T + C + B + K / 2

عندما C ≦ 3T:

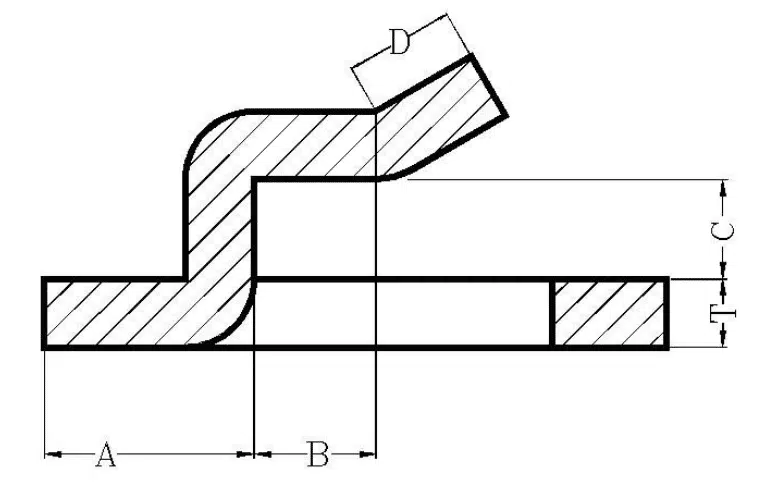

L = A-T + C + B + D + K.

حساب قوة الانحناء

إذا أردنا ثني صفيحة كبيرة وسميكة نسبيًا ، يجب أن نفهم أولاً قوة حمولة الانحناء المطلوبة.

ثم يمكننا حساب الحمولة المطلوبة للانحناء (يوصى بأن يكون الضغط المطلوب لثني قطعة العمل في حدود 80% من الحمولة المقدرة للمعدات) ، ومن خلال الحساب يمكننا أيضًا تحديد معدات الحمولة المطلوبة للانحناء ، وأخدود القالب V معقول.يؤثر الاختيار أيضًا على قوة الانحناء.

صيغة حساب ضغط الانحناء: P = 650سS * L / V.

P = ضغط الانحناء (الوحدة: kN)

S = سماكة اللوح (الوحدة: مم)

L = طول مادة الصفيحة (الوحدة: م)

V = فتحة القالب السفلية (الوحدة: مم ، بشكل عام 8-10 أضعاف سمك اللوحة)

ملاحظات: يمكن حساب الضغط أثناء ثني الفولاذ المقاوم للصدأ وفقًا للمعايير التالية ، 304 الفولاذ المقاوم للصدأ = الكربون الصلب * 1.5 مرة ، 201 الفولاذ المقاوم للصدأ = الكربون الصلب * 2 مرات

ثني قطع العمل المنحنية

في ظل الظروف العادية ، هناك طريقتان لثني الصفائح المعدنية: إحدى الطرق هي ثني الصفائح المعدنية ، والتي تُستخدم لهياكل الصفائح المعدنية ذات الهياكل المعقدة ، والأحجام الصغيرة ، والمعالجة الجماعية ؛ الآخر ينحني بآلة ثني.

إنها مناسبة لمعالجة هياكل الصفائح المعدنية ذات حجم هيكل كبير نسبيًا أو ليس ناتجًا كبيرًا جدًا. في الوقت الحاضر ، تتم معالجة منتجات الشركة بشكل أساسي بواسطة آلات الثني.

الانحناء أداة الانحناء

قوالب الثني شائعة الاستخدام ، كما هو موضح في الشكل 1-1:
من أجل إطالة عمر القالب ، يجب استخدام الزوايا الدائرية قدر الإمكان عند تصميم الأجزاء.

اضغط على آلة ثني الفرامل

هناك نوعان من آلات الثني: آلات الثني العادية وآلات الثني CNC.

متطلبات الدقة عالية ، ويتم ثني الصفائح المعدنية بأشكال الانحناء غير المنتظمة بشكل عام باستخدام آلة الثني CNC.

المبدأ الأساسي هو استخدام سكين الثني (القالب العلوي) والأخدود على شكل V (القالب السفلي) لآلة الثني. ثني وتشكيل أجزاء الصفائح المعدنية.

المزايا: تحامل مناسب ، تحديد المواقع بدقة ، سرعة معالجة سريعة ؛
العيوب: الضغط صغير ، فقط التشكيل البسيط يمكن معالجته ، والكفاءة منخفضة.

مبادئ ثني الفراغات

1) الانحناء من الداخل إلى الخارج ؛
2) الانحناء من الصغيرة إلى الكبيرة ؛
3) ثني الشكل الخاص أولاً ، ثم ثني الشكل العام ؛
4) لا تؤثر العملية السابقة ولا تتداخل مع العملية اللاحقة بعد التشكيل.
