Какая связь между радиусом изгиба и толщиной листа

Сообщение от

HARSLE

На Ноябрь 10, 2020

Радиус изгиба гибочного станка - это значение, которое требуется на чертежах листового металла, и его размер трудно определить при фактической обработке. Фактически радиус изгиба металлической пластины зависит от толщины материала, давления листогибочного пресса и ширины V-образной канавки гибочной матрицы.

Отношения между изгиб радиус и толщина листа

1. Опыт обработки листового металла показывает, что при толщине листа не более 6 мм внутренний радиус листа можно непосредственно определить по толщине листа.

2. Когда толщина листа больше 6 мм и меньше 12 мм, радиус изгиба листа составляет от 1,25 до 1,5 толщины листа. Когда толщина листа не менее 12 мм, радиус изгиба листа обычно в 2-3 раза больше толщины.

3. Когда радиус изгиба R = 0,5, средняя толщина T = 0,5 мм. Если размер радиуса больше или меньше толщины листа, требуется специальная пресс-форма.

4. Когда металлическую пластину необходимо согнуть под углом 90 °, а радиус изгиба особенно мал, сначала выполняется строгание. Верхние и нижние формы специальных пресс-форм листогибочного пресса также необходимо обрабатывать.

Какая связь между радиусом изгиба и толщиной листа 5

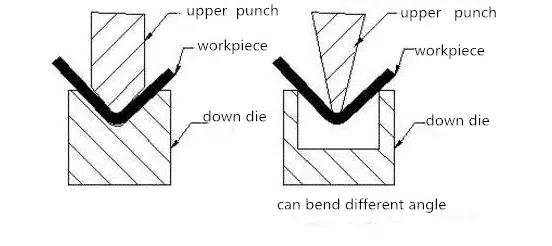

Отношение радиуса изгиба к ширине V-образной канавки гибочной матрицы

Благодаря большому количеству экспериментов по обработке листового металла показано, что ширина V-образной канавки гибочной матрицы имеет определенную связь с радиусом изгиба. Например, пластина толщиной 1,0 мм сгибается с шириной паза 8 мм, так что радиус изгиба при выдавливании в идеале составляет R1.

Если для гибки использовать паз шириной 20 мм, так как верхний пуансон при гибке смещается вниз, глубина растягиваемого листа достигает определенного угла. Тогда мы знаем, что площадь канавки шириной 20 мм больше площади канавки шириной 8 мм. При изгибе с пазом шириной 20 мм площадь растяжения также увеличится, а также увеличится угол R.

Таким образом, при условии, что есть требования к радиусу изгиба, и не повредить пресс-форму листогибочного пресса. Стараемся использовать узкие канавки для гибки.

В нормальных условиях, как правило, работают в соответствии с отношением стандартной толщины листа к ширине канавки 1:8. Минимум не должен быть меньше отношения толщины пластины к ширине паза 1:6 для эксплуатации. Изгиб листового металла может быть соответственно меньше, и он не может работать меньше, чем отношение толщины листа к ширине паза 1:4.

Рекомендация: Если позволяет прочность, предпочтительнее сначала нарезать канавки и согнуть, чтобы получить малый радиус изгиба листового металла.

Радиус изгиба зависит от толщины материала и ширины гибочной матрицы. Простой и удобный, относительно грубый метод:

Как правило, когда толщина листа не превышает 6 мм, радиус листа можно непосредственно использовать в качестве радиуса во время гибки. Когда толщина листа больше 6 мм и меньше 12 мм, радиус изгиба листа обычно составляет от 1,25 до 1,5 толщины листа. При толщине не менее 12 мм радиус изгиба листа обычно в 2-3 раза превышает толщину листа.

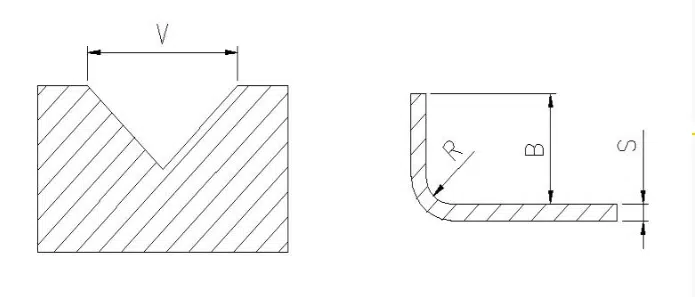

На следующем рисунке представлена соответствующая таблица радиус изгиба, давление и минимальная высота гибки, предоставленные производителем гибочного станка
