Полное руководство по листогибочным прессам: типы и советы по выбору
Гибочные прессы являются важными инструментами в металлообрабатывающей промышленности, которые используются для гибки и придания металлическим листам различных форм и форм. Это инструмент, который вставляется в листогибочный станок для достижения точных и аккуратных изгибов металлических листов. Пресс-форма листогибочного пресса является важным компонентом производственного процесса, так как она определяет качество и точность конечного продукта.
Листогибочный пресс использовался на протяжении веков, причем первое зарегистрированное использование листогибочного пресса относится к древним египтянам, которые использовали его для создания декоративных металлических изделий. С тех пор листогибочный пресс превратился в сложный и точный инструмент, используемый в самых разных отраслях промышленности, от автомобильной до аэрокосмической.
Типы гибочных прессов
Листогибочные прессы — это мощные машины, используемые в металлообработке для гибки и придания формы листовому металлу. Листогибочный пресс — это инструмент, который используется для создания определенных форм и углов в листовом металле в процессе гибки. Плашки листогибочного пресса доступны в различных типах, каждый из которых предназначен для создания различной формы или угла изгиба. В этой статье мы обсудим различные типы штампов листогибочных прессов.
- V-образная матрица: V-образная матрица является наиболее часто используемой матрицей листогибочного пресса. Он состоит из нижней матрицы и верхней матрицы, имеющей V-образную форму. V-образный штамп используется для создания резких изгибов листового металла.

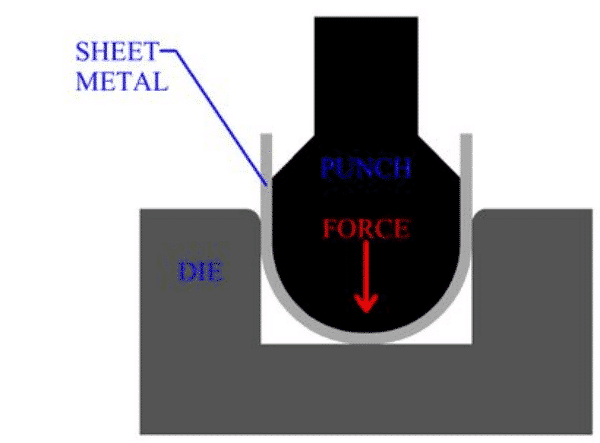

- U-образная матрица: U-образная матрица состоит из нижней и верхней матриц U-образной формы. U-образный штамп используется для создания изгибов с большим радиусом.
- Матрица на гибкой стойке: Матрица на гибкой стойке используется для создания изгибов с малым радиусом. Он имеет изогнутую форму, что позволяет точно сгибать.
- Смещенная матрица: Смещенная матрица используется для создания изгибов, не перпендикулярных листовому металлу. Это полезно при создании фигур со скошенными сторонами или фигур, требующих изгиба со смещением.
- Матрица с острым углом: Матрица с острым углом используется для создания изгибов под острым углом. Это полезно при создании фигур с острыми углами, таких как углы или края.
- Сплющивающая матрица: Сплющивающая матрица используется для выравнивания изогнутого участка листового металла. Это полезно при исправлении ошибок или при выпрямлении листового металла, деформировавшегося в процессе гибки.
- Подшивочная матрица: подшивочная матрица используется для создания кромки на краю листового металла. Это полезно при создании загнутых краев или при создании законченного вида листового металла.
- Радиусный пуансон: радиусный пуансон используется для создания изгибов с определенным радиусом. Это полезно при создании фигур, требующих постоянного радиуса.
- Скручивающая матрица: скручивающая матрица используется для создания завитка на краю листового металла. Это полезно при создании фигур, требующих загнутых краев, таких как трубы или цилиндры.
Существует множество различных типов штампов листогибочных прессов, каждый из которых предназначен для определенной цели. При выборе листогибочного пресса важно учитывать требуемый тип изгиба или формы, а также толщину и тип используемого листового металла. Выбрав правильный листогибочный пресс, слесари могут создавать точные, высококачественные изгибы и формы в своих проектах из листового металла.
Факторы, которые следует учитывать при выборе матриц листогибочного пресса
Листогибочные прессы являются важным инструментом в операциях гибки листового металла. Выбор правильной диеты имеет решающее значение для достижения точных и качественных изгибов. При выборе листогибочных прессов следует учитывать несколько факторов, в том числе материал, который необходимо согнуть, толщину материала, угол и радиус изгиба, а также Нажми на тормоз тоннаж.
Материал, который нужно согнуть
Изгибаемый материал является решающим фактором при определении типа используемой матрицы листогибочного пресса. Тип материала будет определять тип материала штампа, твердость и необходимую отделку поверхности. Например, если вы сгибаете мягкие материалы, такие как алюминий, предпочтительным является мягкий материал матрицы, чтобы избежать царапин или деформации. Если изгибаемый материал более твердый, требуется более твердый материал штампа, чтобы избежать износа и деформации штампа.
Толщина материала
Толщина изгибаемого материала является еще одним важным фактором, который следует учитывать при выборе штампов листогибочного пресса. Толщина материала будет определять требуемую нагрузку листогибочного пресса и форму штампа для обеспечения точных изгибов. Если материал тонкий, предпочтительнее использовать меньшую V-образную матрицу с меньшим отверстием, чтобы избежать чрезмерного или недостаточного изгиба. Для более толстого материала требуется большее отверстие и более прочная матрица, чтобы выдерживать большой вес, необходимый для гибки материала.
Угол и радиус изгиба
Угол и радиус изгиба определяют форму матрицы, необходимую для работы. Если материал требует острого угла изгиба, предпочтительным является меньший V-образный штамп с малым радиусом. Если материал требует большего угла изгиба, предпочтительнее использовать V-образный штамп большего размера с более значительным радиусом. Угол изгиба и радиус также влияют на усилие, необходимое для листогибочного пресса.
Пресс-тормоз Тоннаж
Мощность листогибочного пресса, необходимая для работы, определяется толщиной и изгибаемым материалом, а также углом и радиусом изгиба. Выбор правильного тоннажа листогибочного пресса имеет важное значение для обеспечения точных и эффективных операций гибки. Если усилие листогибочного пресса слишком низкое, это может привести к недостаточному или чрезмерному изгибу, что приведет к некачественной гибке. С другой стороны, слишком большое усилие листогибочного пресса может привести к деформации или даже поломке изгибаемого материала.
В заключение, выбор правильной матрицы листогибочного пресса имеет решающее значение для обеспечения точных и высококачественных гибок при гибке листового металла. Факторы, которые необходимо учитывать при выборе штампов листогибочного пресса, включают материал, который необходимо согнуть, толщину материала, угол и радиус изгиба, а также усилие листогибочного пресса. Надлежащий учет этих факторов обеспечивает эффективное и точное гибочные операции.
