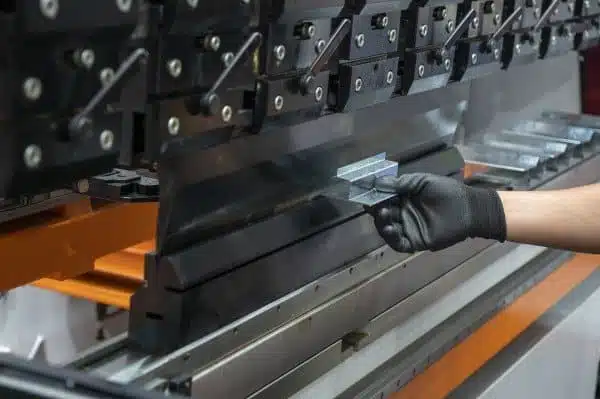

الدليل النهائي للضغط على الفرامل يموت: أنواع ونصائح الاختيار
قوالب مكابح الكبس هي أدوات أساسية في صناعة الأشغال المعدنية تُستخدم لثني وتشكيل الصفائح المعدنية في أشكال وأشكال مختلفة. إنها أداة يتم إدخالها في آلة مكبس المكبس لتحقيق انحناءات دقيقة ودقيقة في الصفائح المعدنية. يعتبر قالب فرامل الضغط مكونًا مهمًا في عملية التصنيع ، حيث إنه يحدد جودة ودقة المنتج النهائي.
كان استخدام قالب الكبح موجودًا منذ قرون ، مع أول استخدام مسجل لمكبح الضغط يعود إلى قدماء المصريين ، الذين استخدموه لإنشاء أعمال معدنية مزخرفة. منذ ذلك الحين ، تطورت مكابح الضغط لتصبح أداة متطورة ودقيقة تستخدم في مجموعة واسعة من الصناعات ، من السيارات إلى الفضاء.
أنواع قوالب ضغط الفرامل
المكابح الضاغطة هي آلات قوية مستخدمة في الأشغال المعدنية لثني وتشكيل الصفائح المعدنية. قالب مكبح الضغط هو أداة تُستخدم لإنشاء أشكال وزوايا محددة في الصفائح المعدنية أثناء عملية الانحناء. تتوفر قوالب مكابح الضغط في مجموعة متنوعة من الأنواع ، كل منها مصمم لإنشاء شكل مختلف أو زاوية الانحناء. في هذه المقالة ، سوف نناقش الأنواع المختلفة لقوالب فرامل الضغط.
- V-Die: إن V-die هو أكثر قوالب مكابح الضغط شيوعًا. يتكون من قالب سفلي ونموذج علوي له شكل V. يتم استخدام V-die لإنشاء انحناءات حادة في الصفائح المعدنية.
- U-Die: يتكون U-die من قالب سفلي ونموذج علوي له شكل U. يتم استخدام U-die لإنشاء الانحناءات بنصف قطر كبير.
- قالب ذو رأس منحنية: يتم استخدام القالب ذو الرأس المنحنية لإنشاء الانحناءات بنصف قطر صغير. لها شكل منحني يسمح للثني الدقيق.
- قالب الإزاحة: يتم استخدام قالب الإزاحة لإنشاء انحناءات غير متعامدة على الصفائح المعدنية. يكون مفيدًا عند إنشاء أشكال ذات جوانب مائلة أو أشكال تتطلب ثنيًا متوازنة.
- قالب الزاوية الحادة: يستخدم قالب الزاوية الحادة لإنشاء الانحناءات بزاوية حادة. يفيد عند إنشاء أشكال بزوايا حادة ، مثل الزوايا أو الحواف.
- قالب التسطيح: قالب التسطيح يستخدم لتسطيح جزء منحني من الصفائح المعدنية. إنه مفيد عند تصحيح الأخطاء أو عند تقويم الصفائح المعدنية التي تشوهت أثناء عملية الثني.
- قالب Hemming: يتم استخدام قالب الحاشية لإنشاء حافة على حافة الصفائح المعدنية. يكون هذا مفيدًا عند إنشاء حواف مطوية أو عند إنشاء مظهر نهائي على قطعة من الصفائح المعدنية.
- قالب التثقيب الشعاعي: يستخدم قالب التثقيب نصف القطر لإنشاء الانحناءات بنصف قطر محدد. يكون مفيدًا عند إنشاء الأشكال التي تتطلب نصف قطر ثابت.
- قالب الشباك: يستخدم قالب الشباك لعمل تجعيد على حافة الصفائح المعدنية. يكون مفيدًا عند إنشاء الأشكال التي تتطلب حافة ملتفة ، مثل الأنابيب أو الأسطوانات.
هناك العديد من أنواع قوالب فرامل الضغط المتاحة ، كل منها مصمم لغرض معين. عند اختيار مكبس ضغط للموت ، من المهم مراعاة نوع الانحناء أو الشكل المطلوب ، فضلاً عن سمك ونوع الصفائح المعدنية المستخدمة. من خلال اختيار مكبس الضغط الصحيح للموت ، يمكن لعمال المعادن إنشاء انحناءات وأشكال دقيقة وعالية الجودة في مشاريع الصفائح المعدنية الخاصة بهم.
العوامل التي يجب مراعاتها عند اختيار الصحافة الفرامل يموت
إن قوالب مكابح الضغط هي أداة أساسية في عمليات ثني الصفائح المعدنية. يعد اختيار النظام الغذائي الصحيح أمرًا بالغ الأهمية لتحقيق انحناءات دقيقة وعالية الجودة. هناك العديد من العوامل التي يجب مراعاتها عند اختيار قوالب فرامل الضغط ، بما في ذلك المادة المراد ثنيها ، وسمك المادة ، وزاوية الانحناء ونصف قطرها ، و اضغط على الفرامل حمولة.
المواد المراد ثنيها
تعتبر المادة التي يتم ثنيها عاملاً حاسمًا في تحديد نوع قالب فرامل الضغط المراد استخدامه. سيحدد نوع المادة نوع مادة القالب والصلابة وإنهاء السطح المطلوب. على سبيل المثال ، إذا كنت تقوم بثني مواد ناعمة مثل الألومنيوم ، يُفضل استخدام مادة لينة لتجنب الخدوش أو التشوه. إذا كانت المادة التي يتم ثنيها أكثر صلابة ، يلزم وجود مادة أكثر صلابة لتجنب تآكل وتشوه القالب.
سماكة المادة
سمك المادة المراد ثنيها هو عامل حاسم آخر يجب مراعاته عند اختيار قوالب فرامل الضغط. ستحدد سماكة المادة الحمولة المطلوبة لمكبح الضغط وشكل القالب لضمان الانحناءات الدقيقة. إذا كانت المادة رقيقة ، يُفضل استخدام قالب V أصغر بفتحة أصغر لتجنب الانحناء الزائد أو الانحناء الناقص. بالنسبة للمواد الأكثر سمكًا ، يلزم وجود فتحة أكبر وقالب أكبر لتحمل الحمولة العالية اللازمة لثني المادة.
زاوية ونصف قطر بيند
تحدد زاوية الانحناء ونصف قطره شكل القالب المطلوب للوظيفة. إذا كانت المادة تتطلب زاوية انحناء حادة ، يفضل استخدام قالب V أصغر بنصف قطر ضيق. إذا كانت المادة تتطلب زاوية انحناء أكبر ، يُفضل استخدام قالب V أكبر مع نصف قطر أكثر أهمية. تؤثر زاوية الانحناء ونصف القطر أيضًا على الحمولة المطلوبة لمكبح الضغط.
اضغط على الفرامل حمولة
يتم تحديد حمولة مكابح الضغط اللازمة للوظيفة من خلال السماكة والمواد التي يتم ثنيها ، بالإضافة إلى زاوية الانحناء ونصف قطرها. يعد اختيار حمولة فرامل الضغط الصحيحة أمرًا ضروريًا لضمان عمليات الانحناء الدقيقة والفعالة. إذا كانت حمولة فرامل الضغط منخفضة جدًا ، فقد يتسبب ذلك في الانحناء الناقص أو الانحناء الزائد ، مما يؤدي إلى انحناءات ذات جودة رديئة. من ناحية أخرى ، إذا كانت حمولة مكابح الضغط عالية جدًا ، فقد يؤدي ذلك إلى تشوه أو حتى كسر المادة التي يتم ثنيها.
في الختام ، يعد اختيار قالب فرامل الضغط الصحيح أمرًا بالغ الأهمية لضمان الانحناءات الدقيقة والعالية الجودة في عمليات ثني الصفائح المعدنية. العوامل التي يجب مراعاتها عند اختيار مكابح الضغط تموت لتشمل المادة المراد ثنيها ، وسمك المادة ، وزاوية الانحناء ونصف قطرها ، وحمولة مكابح الضغط. يضمن الاعتبار المناسب لهذه العوامل كفاءة ودقة عمليات الانحناء.
